Rogersin pitkäaikainen -vanhenemissuorituskyky ja käyttöikäarviointikorkea{0}}taajuuskorttiperustuu standardoituun nopeutettuun ikääntymistestaukseen, avainparametrien seurantaan ja skenaariopohjaisiin elinkamalleihin, jotka ennustavat tarkasti koko elinkaaren luotettavuuden ja välttävät suorituskyvyn epäonnistumisen todellisissa työoloissa.
Ytimen ikääntymisen suorituskyvyn arvioinnin ulottuvuudet
Dielektrinen stabiilisuus: Rogers-levyn, jota edustaa RO4350B, dielektrisyysvakion ryömintänopeus on pienempi tai yhtä suuri kuin 5 % pitkän -vanhenemisen jälkeen, eikä dielektrinen häviökerroin kasva merkittävästi, joten impedanssihäviön hallinnassa ei ole ongelmia, kuten tavallisella FR4-levyllä.
Termomekaaninen luotettavuus: Rogers-levyn CTE on hyvin yhteensopiva kuparifolion kanssa, ja delaminaationopeus lämpötilakierron jälkeen on pienempi tai yhtä suuri kuin 0,1 %. Edes pitkäaikaisen-yli 15 vuoden käytön jälkeen ei esiinny välikerrosten kuoriutumista, metalloituneen reiän murtumaa tai muita ongelmia.
Ympäristön ikääntymisenkestävyys: Erittäin alhaisella kosteuden absorptionopeudella eristysvastus pysyy vakaana pitkään korkeassa kosteudessa, suolasuihkussa ja syövyttävässä kaasuympäristössä ilman vikatiloja, kuten alustan kosteuden imeytymisen vuotoa, kuparifolion korroosiota ja murtumista.

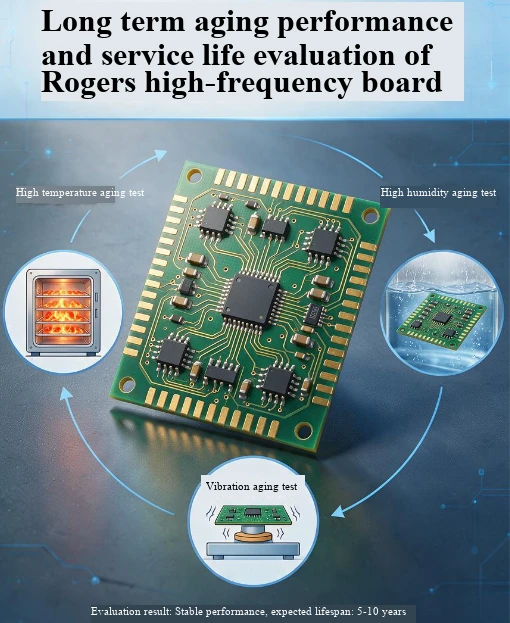

Standardoitu nopeutetun ikääntymisen testausmenetelmä
Alan standardien, kuten IPC{0}}TM-650 ja IEC 60068, mukaan pitkäaikainen ikääntymisvaikutus voidaan toistaa nopeasti lisäämällä stressiä:
Vanheneminen korkeassa lämpötilassa ja korkeassa kosteudessa: Ympäristössä, jonka suhteellinen kosteus on 85 astetta / 85 % 1 000 tunnin ajan, dielektristen parametrien muutosnopeus testauksen jälkeen on alle tai yhtä suuri kuin 3 %, eikä juotosmaskikerroksessa ole rakkuloita tai irtoamista.
Lämpötilasyklinen vanheneminen: pyöräilty 1000 kertaa -40 asteessa ~125 asteessa, mikä vastaa 5 vuoden todellisten työolosuhteiden simulointia. Testauksen jälkeen metalloiduissa huokosissa ei ollut delaminaatiota eikä murtumia.
Pitkäaikainen sähköinen jännitysvanheneminen: Jatkuva virrankäyttö 1000 tunnin ajan täydellä nimellisteholla, seuraa kytkentähäviöitä ja seisovan aallon suhteen muutoksia ilman signaalin suorituskyvyn heikkenemistä.
Käyttöiän kvantitatiivinen arviointijärjestelmä
Yhdistämällä nopeutetut ikääntymistiedot Arrhenius-yhtälöön, odotettu elinikä eri skenaarioissa voidaan laskea tarkasti
Teollisuus/viestintäskenaariot: Rogers RO4350B -levyn odotettu käyttöikä normaaleissa käyttöolosuhteissa voi olla 15-20 vuotta, mikä on paljon korkeampi kuin tavallisen FR4-levyn 5-10 vuoden käyttöikä.
Ajoneuvo-/ilmailuskenaariot: Täytä AEC{0}}Q- ja IPC-3-sertifiointivaatimukset, ja sen vakaa käyttöikä on yli 20 vuotta äärimmäisissä olosuhteissa.
Elämänennustuslogiikka: Jokaista 10 asteen lämpötilan nousua kohti ikääntymisnopeus kaksinkertaistuu. Nopeutetun testaustiedon avulla pitkästä -käyttöiästä huoneenlämmössä voidaan päätellä, ja virhe on hallittavissa 10 %:n sisällä.
Lopullisen ikääntymisen kelpoisuusvaatimukset
Vanhentumistestauksen jälkeen on välttämätöntä täyttää kolme keskeistä indikaattoria samanaikaisesti, jotta se katsotaan päteväksi:
Dielektrisyysvakion poikkeama on pienempi tai yhtä suuri kuin ± 3 %, ja impedanssitoleranssia säädetään edelleen ± 5 %:n sisällä;
Kuparifolion kuoriutumislujuuden säilyvyysaste Yli tai yhtä suuri kuin 90 % ilman mekaanisia vikoja, kuten delaminaatiota ja mikrohalkeamia;
Korkean-taajuuden lisäyshäviön vaihtelu on enintään 0,2 dB, ja signaalin eheys täyttää täysin suunnitteluvaatimukset.
