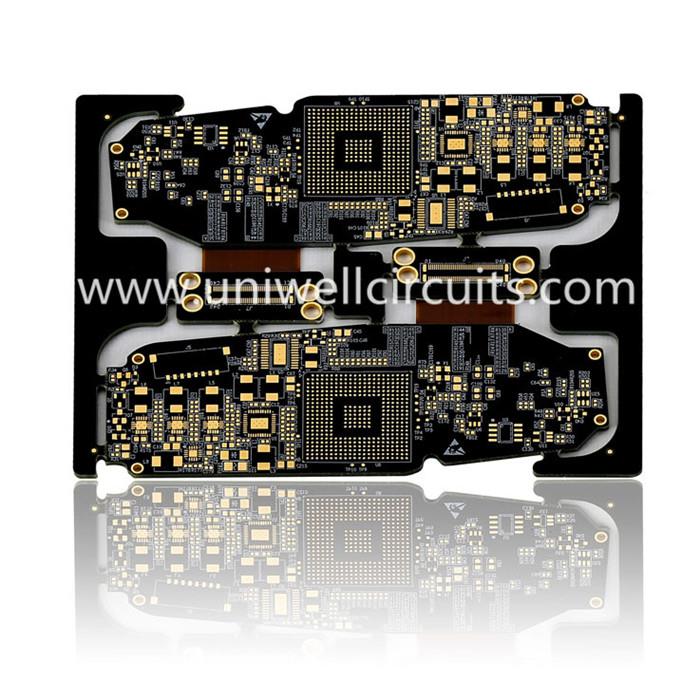

Älypuhelin Jäykkä joustava pcb
1. Tuotteen kuvaus
Parametri:
10-kerroksinen jäykkä-flex-levy
Levyn paksuus: 1,5 mm
Rivin leveys / tila: 3 / 4mil
Juotosilta: 5mil
Uniwell, mukautettu valmistus, luo joustavia piirejä vaativille ominaisuuksille ennustettavissa olevalla suorituskyvyn ja luotettavuuden ansiosta. Jäykkä-flex-piirit yhdistävät flex-piirin jäykällä johtimella, kuten liittimellä tai piirilevyllä, ja ne löytyvät sovellukset vaihtelevat kulutuselektroniikan ja ilma-ohjauksen järjestelmien välillä.
2.Valmistuslinja
3.Rigid PCB-kapasiteetti prototyypeille
materiaali | FR4, CEM-3, Metal Core, |
Halogeeniton, Rogers, PTFE | |
Max. Viimeistelykortin koko | 1500X610 mm |
Min. Hallituksen paksuus | 0,20 mm |
Max. Hallituksen paksuus | 8,0 mm |
Buried / Blind Via (ei risti) | 0.1mm |
Aspect ration | 16:01 |
Min. Porauskoko (mekaaninen) | 0,20 mm |
Toleranssi PTH / Puristusruuvi / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Kerrosluku | 40 |
Max. kupari (sisempi / ulompi) | 6OZ / 10 OZ |
Poraustoleranssi | +/- 2mil |
Layer to layer rekisteröinti | +/- 3mil |
Min. linjan leveys / tila | 2,5 / 2.5mil |
BGA-piki | 8mil |
Pintakäsittely | HASL, lyijytön HASL, |
ENIG, upotus hopea / tina, OSP |
4.FPC-kapasiteetti
Tasot: 20 (sisältää 12-kertaiset)
Rivi leveys / tila (mil) sisäkerroksessa: 3/3, 3,5 / 3,5
Kuvasuhde: 20: 1 (PTH); 1: 1 (sokeat vias)
Pienin reiän halkaisija (mil): 6 (mekaaninen); 4 (laser)
Etäisyys porauksesta johtimeen (mil): 6
Toleranssi impedanssisäädöille (+/-): 10%
5. Soveltamisnäkökohdat voivat olla:
● Tiiviisti koottuja pakkauksia, joissa tarvitaan sähköliitäntöjä 3 akselilla (staattinen käyttö).
● Sähköliitännät, joissa kokoonpano on pakko taipua käytön aikana (dynaaminen käyttö).
● Painoherkät sovellukset, kuten kädessä pidettävät laitteet, lentokoneet ja avaruusalukset, joissa ne korvaavat raskaammat ja raskaammat johtosarjat.
● Pinnallisempien piirilevyjen tai johtosarjojen käytön kieltämiseen käytettävistä avaruudellisista rajoitetuista sovelluksista on useita etuja.
● Suorituskykyiset sovellukset, joissa lämmön- tai eristysvaatimukset estävät tyypilliset eristemateriaalit.
Ylimmän Flex-piirin valmistajana Uniwell toimittaa ja muuntaa ohuet, joustavat materiaalit ja mukautetut komposiitit maailmanlaajuisen toimitusketjun kautta. Tarjoamme yksittäisiä ja monikerroksisia hienokytkentäisiä joustavia piirejä, joissa sovellukset vaativat yhteenliittämistä kompaktissa paketissa. Flex-piirit ovat pienemmät ja kevyet, ja ne voidaan integroida saumattomasti lähes mihin tahansa tarpeelliseen muotoon.
