Shenzhen Uniwell Circuits Co., Ltd. on yksi johtavista Uniwell-piirilevyjen monikerroksisten flex-piirilevyjen valmistajista ja toimittajista Kiinassa, ja se tukee myös räätälöityjä palveluja alhaisella hinnalla. Jos aiot ostaa korkealaatuisen Uniwell-piirilevyn monikerroksisen flex-piirilevyn, tervetuloa saamaan tarjous tehtaaltamme.
Tuotteen ydinominaisuudet
Joustava rakennesuunnittelu: Pinoamiseen voidaan samanaikaisesti sijoittaa sekä jäykkiä fr4-kerroksia että joustavia PI-kerroksia ja saavuttaa vakaa sidos ei-virtaavan puolikovettuneen levyn puristuksen avulla. Se tukee monimutkaisten rakenteiden räätälöimistä 2-32 kerroksesta ja voi saavuttaa kolmiulotteisen taittamisen ja johdotuksen laitteen sisällä olevan epäsäännöllisen tilan mukaan.
Suuritiheyksinen liitäntäominaisuus: Varustettu HDI-tekniikalla ja lasermikroreikien käsittelytekniikalla, minimiaukko on pienempi tai yhtä suuri kuin 0,15 mm, reikärengas on enintään 0,35 mm, vähimmäisviivan leveys/väli voi olla 3/3 mil ja tyynyn tiheys ylittää 130 pistettä/neliö.
Korkea luotettavuussuorituskyky: Integroitu rakenne vähentää liitosvirhepisteitä yli 60 % ja voi läpäistä 100 000 dynaamista taivutustestiä. Lämpötilankestävyys kattaa -55 asteesta 125 asteeseen, ja jotkin korkeita lämpötiloja kestävät versiot kestävät vakaasti 150 asteen työolosuhteita. Pitkäaikainen käyttö ei ole herkkä delaminaatio- ja murtumisongelmille.
Erinomainen signaalin eheys: Impedanssin ohjaustarkkuus voi olla ± 5 Ω, mikä tukee nopeaa signaalinsiirtoa 10 Gbps tai enemmän, signaalihäviöllä alle 0,5 dB/tuumaa, mikä vähentää tehokkaasti sähkömagneettisia häiriöitä ja mukautuu korkean taajuuden nopeisiin lähetysskenaarioihin.
Kevyt etu: Verrattuna perinteisiin split piirilevyratkaisuihin, se voi vähentää useiden liittimien käyttöä, pienentää laitteen tilavuutta noin 40% ja vähentää kokonaispainoa 30%, mukautuen täydellisesti kevyiden tuotteiden suunnittelutarpeisiin.

Erittely
Kerrosten lukumäärä: 4 kerrosta
Paksuus: 2,0 mm
Materiaali: 1/3 unssia ei geelielektrolyysiä
1/2 oz kuparin paksuus:
Pintakäsittely: immersiokulta
Minimilinjan leveys/riviväli: 0,065 mm/0,065 mm
PI-vahvikkeen paksuus: 0,15 mm
Muut: se on liitettävä PI:n vahvistamiseksi
Uniwell Kiinassa on ammattimainen Multialyers flex PCB -prototyypin ja piirilevyjen massatuotannossa:
Jäykkä joustava piirilevy yhdistää jäykän piirilevyn ja joustavan piirilevyn edut. Tämä tekniikoiden yhdistelmä tuo käyttäjälle monia etuja erityisesti signaalinsiirron, kokonaiskoon, kokoonpanon ja vakauden suhteen. Uniwell tarjoaa laajan valikoiman tuotteita ja asiantuntemusta
2.Monikerroksinen flex-piirilevy

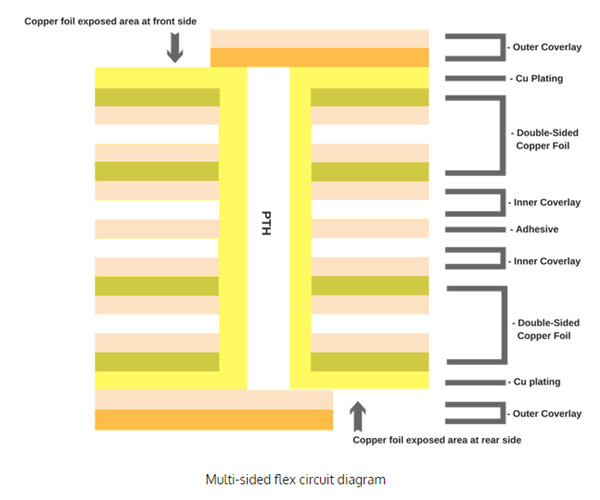

Monikerroksiset joustavat piirilevyt ovat yhdistelmä yksi- ja/tai kaksipuolisia taipuisia piirejä, jotka on laminoitu liimalla yksi- ja/tai kaksipuoleiselle materiaalille. Tyypillisesti on kolme tai useampia taipuisia johtavaa kerrosta, joiden jokaisen välissä on joustavat eristyskerrokset, jotka on yhdistetty toisiinsa pinnoitettujen läpivientien (PTH) avulla. Monikerroksisia levyjä on 1-8 joustavaa kerrosta ja jopa 10 jäykkää kerrosta.

3. Sovellukset
Multi-Side Flexiä voidaan käyttää:
● Optinen pick-Up A/V-laitteille ja tietokoneille
● Kun signaaleja on suurempi määrä
● Signaalin eheyden vuoksi
● Jos jäykisteitä ja komponentteja on lisättävä
● Sovellukset, kuten kamerat, akut, matkapuhelimet, polttoainepumput ja paljon muuta.
