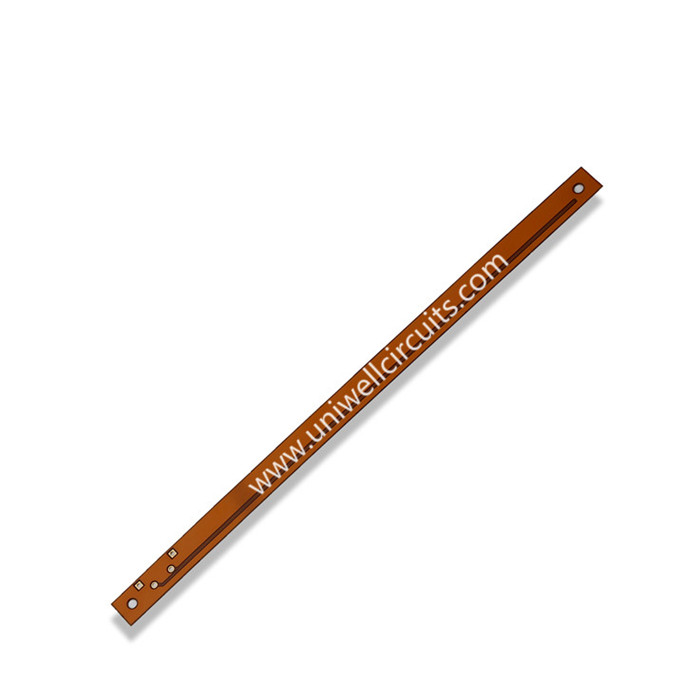

Matkapuhelin Joustava piirilevy
1. Tuotteen kuvaus
määrittely
Kerros: 2
Perusmateriaali: Polyimidi
Kuparin paksuus: 1oz
Hallituksen paksuus: 0,25 mm
Juotosmaskit Väri: keltainen peitekalvo
Silkkiväri Väri: Valkoinen
Pintakäsittely: Immersion Gold
100% E-testi: 100% E-testi
Standardi: IPC-luokka2 / luokka 3
Sovellus: matkapuhelin
Uniwell Circuits Co., Ltd perustettiin huhtikuussa 2007 Shenzhenissä Kiinassa. on vasta perustettu yritys, joka perustettiin vuonna 2007. Alussa keskityimme vain painettujen piirilevyjen valmistukseen. Mutta nyt meistä on tullut nopeasti kasvava maailmanlaajuinen ratkaisu toimittajiin kolmella pääalueella painettu piirilevy, PCB kokoonpano ja komponentit hankinnat. Olemme sitoutuneet rakentamaan kiinteät kumppanuudet ja tarjoamaan joustavia ratkaisuja, jotta asiakkaamme menestyvät.
Kokeneen PCB- ja PCBA-valmistajan toimesta tarjoamme prototyyppejä, pienimuotoisia, keskisuuret ja suuria projekteja. Voimme taata täydellisen palvelun kokonaisvaltaisella teknisellä varmuuskopioinnilla, joka tarjoaa kustannustehokkuuden ja aikataulun mukaisen toimituksen.
2. Palvelumme
PCB-suunnittelu
Reverse Engineering-PCB-kopio, PCB-klooni, IC-dekoodaus
Nopea prototyyppaus
Osat hankinta ja osto
FPC tekee muottien valmistuksen ja muovin ruiskutuksen
PCB, PCBA SMD, SMT kokoonpano
Toimitusketjun palvelu
3.laadun valvonta
Valmistus- ja laadunvalvontaprosessimme ovat ISO 9001: 2000-sertifioituja ja ovat IPC-A600 (PCB) ja IPC-A610 (PCB Assembly) -standardien mukaisia. Kaikki PCB / PCBA on UL-sertifioitu ja RoHS-yhteensopiva.
4.Rigid PCB tuotannon valmiudet
materiaali | FR4, CEM-3, Metal Core, |
Halogeeniton, Rogers, PTFE | |
Max. Viimeistelykortin koko | 1500X610 mm |
Min. Hallituksen paksuus | 0,20 mm |
Max. Hallituksen paksuus | 8,0 mm |
Buried / Blind Via (ei risti) | 0.1mm |
Aspect ration | 16:01 |
Min. Porauskoko (mekaaninen) | 0,20 mm |
Toleranssi PTH / Puristusruuvi / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Kerrosluku | 40 |
Max. kupari (sisempi / ulompi) | 6OZ / 10 OZ |
Poraustoleranssi | +/- 2mil |
Layer to layer rekisteröinti | +/- 3mil |
Min. linjan leveys / tila | 2,5 / 2.5mil |
BGA-piki | 8mil |
Pintakäsittely | HASL, lyijytön HASL, |
ENIG, upotus hopea / tina, OSP |
5.FPC: n tuotantokyky
Tasot: 20 (sisältää 12-kertaiset)
Rivi leveys / tila (mil) sisäkerroksessa: 3/3, 3,5 / 3,5
Kuvasuhde: 20: 1 (PTH); 1: 1 (sokeat vias)
Min. porausreiän halkaisija (mil): 6 (mekaaninen); 4 (laser)
Etäisyys porauksesta johtimeen (mil): 6
Toleranssi impedanssisäädöille (+/-): 10%
