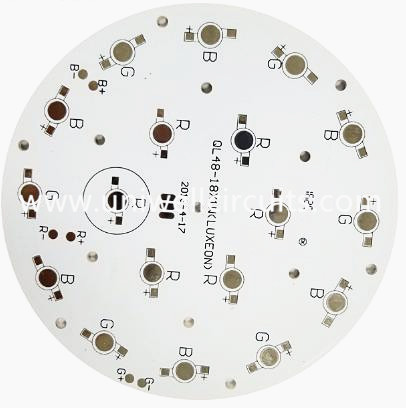

Yksipuolinen alumiininen PCB
1.Production kuvaavat
Tiedot Single sided alumiini PCB | |
Osan nimi: | Yksipuolinen alumiininen PCB |
Pohjamateriaalia: | Alumiinipohjainen laminaatti |
Kerrosten lukumäärä: | 1 kerros |
Kuparin paksuus: | 1oz tai 35um |
Valmis kartonki paksuus: | 1.6mm |
Juotosmaskin väri: | Valkoinen nestemäinen kuva Imageable Soldermask (LPI) |
Legend väri: | ei |
Päällystetty pinta: | Upotus kulta |
Profiili: | CNC + V-CUT |
Lämmönjohtokyky: | 1.0W / mK |
Eristetyn kerroksen hajoamisjännite | ≥3KV |
Käyttöalue: | LED valaistus |
Tuotteet edut:
1) Hintaetu: meillä on paras kilpailukykyinen hinta markkinoilla; on myös entistä parempi laatu;
2) Suorituskyky: Paras tasavertaisuus, korkea sakeus, suuri katselukulma, voi korjata jokaisen led-valaisimen;
3) Laadun etu: materiaalista valmiiseen tuotteeseen, suunnittelusta tuotantoon, me hallitsemme kaikki vaiheet, jotka takaavat laadun ja luotettavuuden;
4) Palveluetu: Parempi palvelu samassa tilanteessa, parempaa yhteistyötä samassa palvelussa.
2.Prosessikapasiteetti
materiaali | FR4, CEM-3, Metal Core, |
Halogeeniton, Rogers, PTFE | |
Max. Viimeistelykortin koko | 1500X610 mm |
Min. Hallituksen paksuus | 0,20 mm |
Max. Hallituksen paksuus | 8,0 mm |
Buried / Blind Via (ei risti) | 0.1mm |
Aspect ration | 16:01 |
Min. Porauskoko (mekaaninen) | 0,20 mm |
Toleranssi PTH / Puristusruuvi / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Kerrosluku | 40 |
Max. kupari (sisempi / ulompi) | 6OZ / 10 OZ |
Poraustoleranssi | +/- 2mil |
Layer to layer rekisteröinti | +/- 3mil |
Min. linjan leveys / tila | 2,5 / 2.5mil |
BGA-piki | 8mil |
Pintakäsittely | HASL, lyijytön HASL, |
ENIG, upotus hopea / tina, OSP |

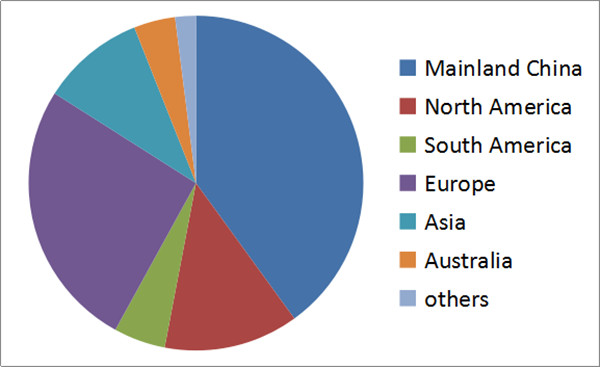

3. Asiakkaat jakavat
Uniwell Circuitsilla on kokenut ja ammattitaitoinen johtaminen, korkealaatuiset, omaperäiset tuotantotekniikat ja ammattitaitoiset palvelut, jotka ovat saaneet suuren tunnustuksen asiakkailta ympäri maailmaa, mukaan lukien Manner-Kiina, Taiwan, USA, Japani, Venäjä, Saksa, Sveitsi, Ruotsi, Suomi, Ranska, Hollanti, Italia, Puola, Tanska, Australia, Brasilia, Singapore, Thaimaa ja Malesia.
K: Voitko suunnitella meille?
Joo.
K: Mitkä tiedostomuodot hyväksytte PCB: lle tai PCBA: lle?
PADS, 99SE, DXP, CAD, CAM350 ja gerber.
K: Mikä on MOQ?
Meidän MOQ on 1 kpl / paneeli. Yrityksemme nopein valmistusaika on 24 tuntia.
K: Voitteko tarjota sinulle parhaan hinnan?
PCB- ja PCBA-valmistajina meillä on vahva kyky tarjota sinulle edullisempi hinta ja laadukkaampi kuin kaupallinen yritys. Voimme vastata erilaisiin asiakkaiden tarpeisiin.
Q: K: Miten toimitat tavarat ja kuinka kauan kestää?
Lähetämme tavarat asiakkaillemme DHL: n, UPS: n, FedEx: n tai TNT expressin välityksellä.
K: Voimmeko käydä tehtaallasi?
Olemme tyytyväisiä yrityksenne vierailuun missä tahansa time.we näyttää foward saapumisesi ja arvokkaita ohjeita lähitulevaisuudessa.
Suositut Tagit: yksipuolinen alumiini PCB, Kiina, toimittajat, valmistajat, tehdas, halpa, räätälöity, alhainen hinta, korkea laatu, noteeraus
