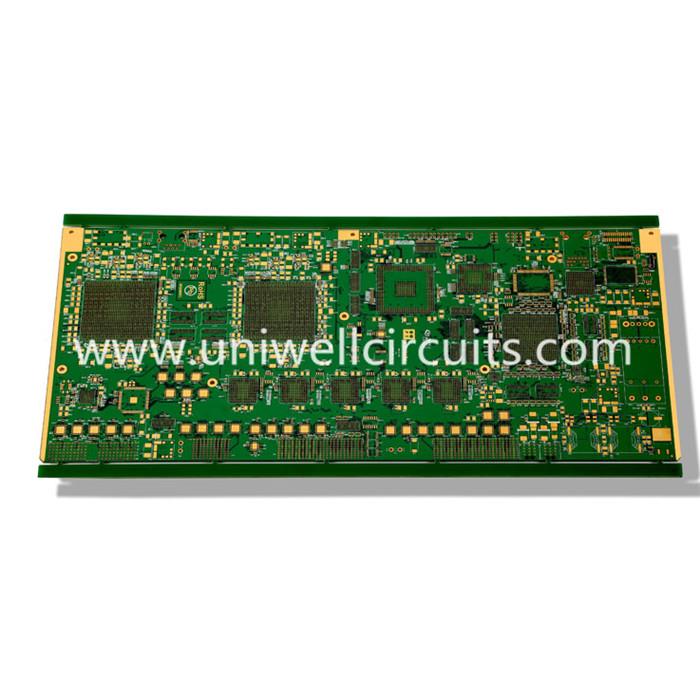

1. Tuotteen kuvaus
erittely:
Kerros: 6
Hallituksen paksuus: 1,6 mm
Pintakäsittely: upotus kulta.
Materiaali: FR4 TG170.
Minilinjan leveys / linjan etäisyys: 8 / 5mil.
Erikoistekniikka: haudattu kautta
Haudatut vias ovat pinnoitettuja liitoksia monikerroksisen PCB: n sisäkerrosten välillä, jotka eivät esiinny kummassakin ulommassa kerroksessa. Haudatut vias luodaan poraamalla ja kuparisoimalla monikerroksisen PCB: n sisäkerroksen ydintä (pareja) samalla tavoin kuin standardi 2 kerros tai jopa monikerroksinen päällystetty läpireikä PCB. Ei ole ongelmaa haudattujen läpivientien syvyydellä, koska pinnoituksen aikana reikä on avoin molemmissa päissä ja pinnoituskemia voi tunkeutua vapaasti. Jos haudattu PCB on suunniteltu haudattujen viasien läpi, jotka kulkevat tasaisten parillisten sisäkerrosten parien välillä, rakenne on yksinkertainen. Ei ole suositeltavaa suunnitella haudatut vias, joka kulkee parittomien sisäkerrosten välillä.
Monikerroksisten PCB: iden monikertainen kerryttäminen käyttäen useita paino-, liimaus- ja pinnoitussekvenssejä mahdollistaa monimutkaisten yhteyksien rakenteiden rakenteen.
Jos valmistuksen käytännölliset näkökohdat otetaan huolellisesti huomioon, sokeat viaset, haudatut viaset ja reikävias voidaan yhdistää samalla PCB: llä.
Haudatut vias ovat halvempia valmistaa kuin sokeat viaset, mutta ohjeena haudatun viasien käyttäminen on epätodennäköistä säästää kustannuksia, ellei koko kerrosten lukumäärää vähennetä vähintään 4 kerroksella.
Uniwell tuottaa monenlaisia hautautuneita PC: ille. Pyydä meitä lainaamaan.
2.Yhteystiedot

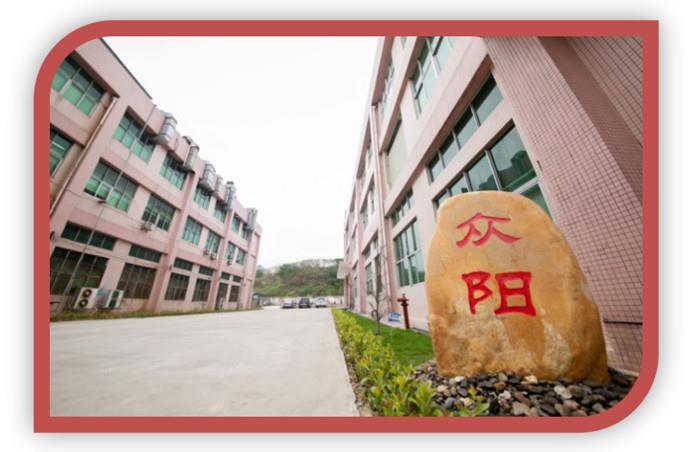

Uniwell Circuits Co., Ltd perustettiin huhtikuussa 2007 Shenzhenissä Kiinassa. Uniwell Circuits on high-tech-yritys, joka on erikoistunut korkean tarkkuuden kaksipuolisten ja monikerroksisten piirilevyjen (Printed Circuit Board) tarkentamiseen, suunnitteluun, valmistukseen ja myyntiin nopealla käännöksellä, prototyypillä, keskisuurilla ja suurilla äänenvoimakkuuksilla. Uniwell Circuits on täyttänyt myös korkeimmat kansainväliset valmistusstandardit hyväksymällä nämä laatusertifikaatit: ISO9001, ISO14001, TS16949. Olemme UL-sertifioitu yksipuolisille, kaksipuolisille ja monikerroksisille PCB-tuotannolle ja noudattavat kaikkia IPC- ja ROHS-standardien vaatimuksia.
3.laatujärjestelmä
Laadukkaiden tuotteiden tarjoaminen on meidän harjoittamista.

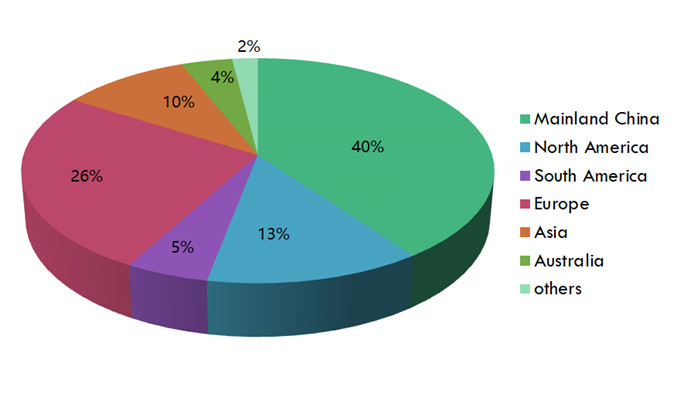

4. Asiakkaat jakavat
Tuotteitamme viedään 10+ vuoden kehityksessä Manner-Kiinaan, Taiwaniin, Yhdysvaltoihin, Japaniin, Venäjälle, Saksaan, Sveitsiin, Ruotsiin, Iso-Britanniaan, Ranskaan, Hollantiin, Italiaan, Puolaan, Tanskaan, Australiaan, Brasiliaan, Singaporeen ja Thaimaahan. , ja Malesiassa.
5.FAQ
K: Milloin voin saada hinnan?
Tarjoamme yleensä tarjouksen 24 tunnin kuluessa siitä, kun olemme saaneet kyselysi. Jos olet erittäin kiireinen saada hinnan, soita meille tai kerro meille sähköpostissasi, jotta voimme pitää hakuasi ensisijaisena.
K: Kuinka saan näyte tarkistaa tuotteiden laadun?
Hinnankorotuksen jälkeen voit pyytää näytteitä tarkistamaan tuotteiden laadun. Hyväksymme 1-10 kappaletta tai enemmän näytejärjestystä.
K: Kuinka kauan voin odottaa otoksen ottamista?
Kun olet maksanut näytepanoksen ja lähetä vahvistetut tiedostot, näytteet ovat valmiina toimitettavaksi 2-3 päivän kuluessa.
Näytteet lähetetään sinulle ilmaisen ja saapuvat 3-5 arkipäivää.
Voit käyttää omia pikaviestejäsi tai maksaa ennakkomaksun, jos sinulla ei ole tiliä.
K: Mikä on massatuotannon läpimenoaika?
Rehellisesti, se riippuu tilausmääristä ja kaudesta, jona tilaat.
Yleisesti ottaen massatuotanto lähetetään sinulle ilmaisen ja saapuu 15-20 työpäivän kuluessa.
K: Mitä tiedostoa minun pitäisi tarjota?
Gerber-tiedosto (protel, Power PCB, PADs-tiedosto) tai kaavamaista tarvitaan PCB-tuotannossa.
Gerber-tiedosto, Bom, tunniste tarvitaan PCBA-tuotantoon ja komponenttien hankintaan.
