ENIG yksikerroksinen piirilevy
1.Tuotteet kuvaavat
erittely:
Kerros: 1
Hallituksen paksuus: 1,20 mm
Pintakäsittely: upotus kulta.
Materiaali: FR4.
Minilinjan leveys / linjan etäisyys: 8 / 8mil
Minikäsi: 0,3 mm
2.Yhteystiedot
Uniwell Circuits Co., Ltd perustettiin huhtikuussa 2007 Shenzhenissä Kiinassa. Uniwell Circuits on high-tech-yritys, joka on erikoistunut korkean tarkkuuden kaksipuolisten ja monikerroksisten piirilevyjen (Printed Circuit Board) tarkentamiseen, suunnitteluun, valmistukseen ja myyntiin nopealla käännöksellä, prototyypillä, keskisuurilla ja suurilla äänenvoimakkuuksilla. Tällä hetkellä yrityksellämme on kaksi modernia tehtaalta, jotka noudattavat pitkälle kehitettyjä hallintotieteitä. Kun tilaat PCB: t Uniwell-piireiltä, ostat laatua, joka maksaa itselleen ajan myötä. Tämä on taattu tuotespesifikaatiolla ja laadunvalvonnalla, joka on paljon tiukempi kuin muut toimittajat, ja varmistaa, että tuote tuottaa sen, mitä se lupaa. Lisäksi Shenzhen ja Jiangmen tehtaat ovat aina valmiita vastaamaan tarpeisiisi.

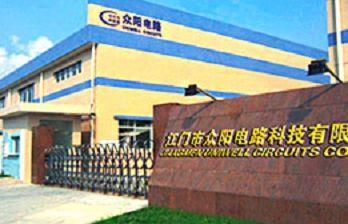

1) Yrityksen kulma
2.Tuotantokyky
1) Shenzhen tehdas: Special nopea käänne: Prototyyppi, näytteenotto ja pienet tilaukset
| materiaali | FR4, CEM-3, Metal Core, |
Halogeenivapaa, Rogers, PTFE, PI | |
Max. Viimeistelykortin koko | 1200X610 mm |
Min. Hallituksen paksuus | 0,20 mm |
Max. Hallituksen paksuus | 8,0 mm |
Buried / Blind Via (ei risti) | 0.1mm |
Aspect ration | 16:01 |
Min. Porauskoko (mekaaninen) | 0,20 mm |
Toleranssi PTH / Puristusruuvi / NPTH | +/- 0,0762 mm / +/- 0,05mm / +/- 0,05mm |
Max. Kerrosluku | 40 |
Max. kupari (sisempi / ulompi) | 6OZ / 10 OZ |
Poraustoleranssi | +/- 2mil |
Layer to layer rekisteröinti | +/- 3mil |
Min. linjan leveys / tila | 2,5 / 2.5mil |
BGA-piki | 8mil |
Pintakäsittely | HASL, lyijytön HASL, |
ENIG, upotus hopea / tina, OSP |
2) Jiangmenin tehdas: erikoistilaus keskikokoiselle ja massatuotannolle
| materiaali | FR4 (normaali tai korkea TG tai halogeeniton) |
CEM-3 Al -perustainen | |
Max. Viimeistelykortin koko | 540X620 mm |
Min. Hallituksen paksuus | 0,20 mm |
Max. Hallituksen paksuus | 8,0 mm |
Buried / Blind Via (ei risti) | 0.2mm |
Aspect ration | 12:01 |
Min. Porauskoko (mekaaninen) | 0,20 mm |
Toleranssi PTH / Puristusruuvi / NPTH | +/- 0,0762 mm & +/- 0,05mm & +/- 0,05mm |
Max. Kerrosluku | 12 |
Max. kuparin paksuus | 3 OZ sisäkerros / 4OZ ulkokerros |
Kohdeporan toleranssi | +/- 2mil |
Layer to layer rekisteröinti | +/- 3mil |
Min. linjan leveys / tila | 4 / 4mil |
BGA-piki | 10mil |
Pintakäsittely | HASL, lyijytön HASL, |
ENIG (+ G / F), Immersion hopea / Tin OSP, Peelable mask, Hiilipastaa |
3.Our palvelu
● 10 vuoden kokemus PCB-teollisuudesta tarjoamme laadukasta tuotetta kilpailukykyiseen hintaan.
●, kattava palvelu tilauksen seurantaan ja seurantaan.
●, Toimituskulut tiedustelu kohdeporttisi.
●, OEM ja muokata muotoilua mahdolliselle markkinointituotteellesi.
●, ystävällinen palvelu ja nopea vastaus kahden tunnin kuluessa.

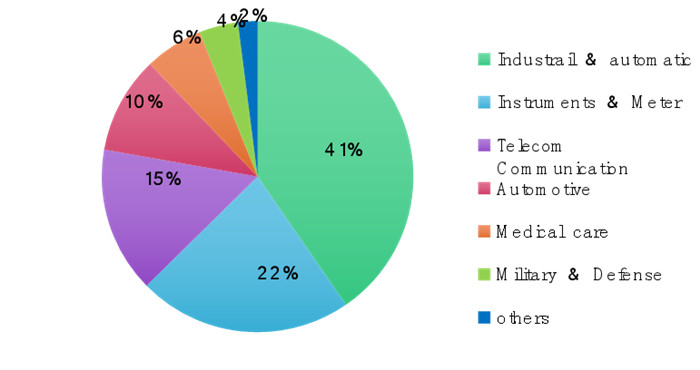

4.Product -sovellus
Painettua piirilevyä käytetään laajalti teollisissa, automaattisissa, tietoliikenteessä, sairaanhoidossa jne.
Suositut Tagit: ENIG Gold yksi kerros PCB, Kiina, toimittajat, valmistajat, tehdas, halpa, räätälöity, alhainen hinta, korkea laatu, lainaus
