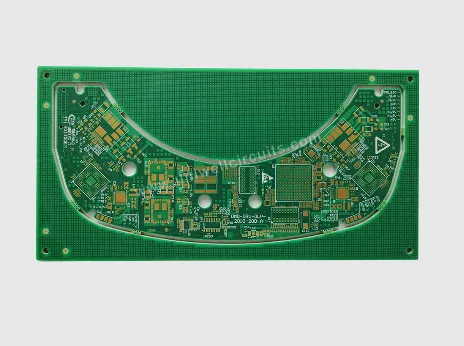

20 kerrosta haudattu sokea reikäkorkea{0}}taajuusUniwell Circuitsin valmistama nopea{0}}nopea kortti on huippuluokan-piirilevytuote, joka integroi edistyneen haudatun sokean reiän teknologian ja nopean -taajuisen nopean signaalinsiirtotekniikan. Se on erityisesti suunniteltu 5G-viestinnän tukiasemien, millimetriaaltotutkien ja huippuluokan -palvelimien kaltaisille aloille, jotka vaativat tiukkaa signaalinsiirtonopeutta ja vakautta. Tällä tuotteella ei vain saavuteta korkean-tiheyden piiriasettelua, vaan se takaa myös tehokkaasti korkeataajuisten-signaalien pienen häviön ja alhaisen viiveen, mikä täyttää täydellisesti nykyaikaisten elektronisten laitteiden miniatyrisoinnin ja korkean suorituskyvyn kaksoisvaatimukset.
2, keskeiset tekniset edut
(1) Edistyksellinen haudattu sokeareikätekniikka
Uniwell Circuits on ollut syvästi mukana haudattujen umpireikien teknologiassa useiden vuosien ajan, ja sillä on kypsä tuotantotekniikka HDI-jäykille ja joustaville levyille ensimmäisestä kolmanteen tilaukseen. 20-kerroksisen levyn monimutkaisessa rakenteessa on otettu käyttöön edistynyt laserporaustekniikka, joka saavuttaa 0,1 mm:n vähimmäisaukon tarkkuuden ja reiän sijainnin virheen säätö ± 15 μm:n sisällä. Käyttämällä pulssipinnoituskuparitekniikkaa reikien täyttöön, kuparin paksuus reiän sisällä jakautuu tasaisesti 18-25 μm:iin, mikä varmistaa kerrosten välisten liitosten luotettavuuden. Samanaikaisesti korkealuokkaisia laitteita, kuten hartsitulpan reikäkoneita ja keraamisia hiomalankoja, käytetään haudattujen umpireikien hienokäsittelyyn, jolloin vältetään tehokkaasti impedanssimutaatiot ja signaalin vaimeneminen signaalin lähetyksen aikana.
(2) Suorituskyvyn optimointi korkealla taajuudella ja{1}}nopealla nopeudella
Valitut substraatit: Rogers RO4003C, RO4350B ja muut ammattimaiset korkeataajuiset materiaalit valitaan. Näillä materiaaleilla on vakaa dielektrisyysvakio (Dk ≈ 3,48) ja äärimmäisen pieni dielektrinen häviökerroin (Df<0.004), which can significantly reduce signal attenuation and delay during transmission, meeting the transmission requirements of high-frequency signals above 1GHz.
Tiukka impedanssin säätö: Kypsillä prosessiominaisuuksilla impedanssin toleranssia valvotaan tarkasti ± 2 %:n sisällä signaalin lähetyksen eheyden varmistamiseksi. Suunnittele tarkasti mikroliuska- ja liuskajohtorakenteet eri signaalityypeille vähentäen tehokkaasti sähkömagneettisia häiriöitä ja ylikuulumista.
Matalakarhea kuparifolio: Matalakarhea kuparikalvo, jonka Ra on pienempi tai yhtä suuri kuin 0,1 μm, käytetään vähentämään johtimen häviötä signaalin lähetyksen aikana ja parantamaan korkeataajuisten signaalien lähetystehokkuutta.
3, tuotantoprosessin kyky
(1) Tehokas jakelujärjestelmä
Uniwell Circuits on luonut kattavan nopean toimitusmekanismin, jossa on 20 kerroslevyn toimitusjakso, jota voidaan ohjata 120 tunnissa. Se tukee myös pienten erien räätälöityä tuotantoa jopa 3000 lajikkeen kuukausitoimituksella, joka pystyy vastaamaan nopeasti asiakkaiden erilaisiin tarpeisiin. Kiireellisissä tilauksissa voidaan tarjota myös nopeutettuja palveluita toimitussyklin lyhentämiseksi entisestään.
(2) Tarkkuusprosessiparametrit
Kerrokset ja paksuus: Tukee 2-50-kerroksisten levyjen tuotantoa, ja 20-kerroksisten levyjen lopullista paksuutta voidaan säätää välillä 0,2-6,0 mm. Paksuustoleranssi noudattaa tiukasti IPC:n korkean tarkkuuden standardia, ja sitä valvotaan ± 5 %:n sisällä levyn paksuuden tasaisuuden ja vakauden varmistamiseksi.
Viivan leveys ja etäisyys: Minimilinjan leveys ja -väli voi olla 3/3 mil, mikä täyttää korkean-tiheyden piiriasettelun vaatimukset ja tarjoaa mahdollisuuden laitteiden miniatyrisointiin.
Pintatekniikka: Tarjoamme erilaisia pintakäsittelyprosesseja, kuten tinaruiskutusta, lyijytöntä-tinaruiskutusta, kemiallista kultapinnoitusta, vesikullan galvanointia, OSP:tä jne., joita voidaan räätälöidä asiakkaiden käyttöskenaarioiden ja tarpeiden mukaan.
4, laadunvalvontajärjestelmä
(1) Koko prosessin laadun seuranta
Raaka-aineiden hankintaprosessista alkaen Uniwell Circuits suorittaa tiukkoja saapuvia tarkastuksia raaka-aineille, kuten levyille, kuparikalvoille, musteille jne. varmistaakseen, että raaka-aineiden laatu täyttää korkealaatuisten piirilevytuotannon vaatimukset. Tuotantoprosessissa otetaan käyttöön kehittyneitä optisia tunnistuslaitteita, jotka valvovat jokaista prosessia reaaliajassa, havaitsevat ja ratkaisevat tuotantoprosessin laatuongelmat ajoissa.
(2) Luotettavuustestaus
Kun tuote on otettu offline-tilaan, sille on suoritettava sarja tiukkoja luotettavuustestejä, mukaan lukien avoin/oikosulkutestaus, impedanssitestaus, juotettavuustestaus, lämpöshokkitestaus, metallografinen mikroleikkausanalyysi jne., jotta voidaan varmistaa, että jokainen 20-kerroksinen haudattu sokea aukko korkean -taajuuden-nopeuksilla monimutkaisessa nopeudessa. Tuotteen palonestoluokitus saavuttaa 94V-0 standardin ja sillä on erinomainen turvallisuussuorituskyky.
5, Sovelluskentät
(1) 5G-viestintäkenttä
5G-tukiasemaantenneissa ja millimetriaaltolaitteissa tällä tuotteella voidaan saavuttaa korkeataajuisten signaalien pienihäviöinen lähetys, parantaa viestintäjärjestelmien peittoa ja signaalin laatua sekä tarjota vahva tuki 5G-verkkojen nopealle-vakaalle toiminnalle.
(2) Autoelektroniikka-ala
Soveltuu autojen ADAS-järjestelmiin, millimetriaaltotutkalle ja muille laitteille, ja se voi ylläpitää signaalin lähetyksen vakautta ankarissa ympäristöissä, kuten korkeassa lämpötilassa ja tärinässä, tarjoten luotettavaa laitteistotukea autojen älykkäälle ajamiselle.
(3) Huippuluokan palvelinkenttä
Tyydytä nopean{0}}tiedonsiirron kysyntä palvelimilla, paranna tietojenkäsittelyn tehokkuutta ja tarjoa tehokkaita-piirilevyratkaisuja sovellusskenaarioihin, kuten pilvilaskentaan ja suuriin datakeskuksiin.
korkea{0}}taajuus
