Korkean puhtauden ja bioyhteensopivuuden piirilevyjen valmistusvaatimukset kattavat koko materiaalivalinnan, prosessinhallinnan, ympäristöhallinnan ja verifiointitestauksen ketjun. Ydin on eliminoida saasteet ja biologiset turvallisuusriskit lähteestä ja mukautua erityisten skenaarioiden, kuten lääketieteellisten ja biologisten kokeiden, tiukoihin tarpeisiin.
Materiaalin valinnan perusvaatimukset
Substraatti: Valitse vähän haihtuvia ja vähän saostuvia erikoislevyjä, halogeenittomat parannetut FR-4, keraamiset alustat jne., pitkäaikainen käyttö ei vapauta haitallisia kaasuja ja pieniä hiukkasia, ei raskasmetallisaostumista, kestää alkoholin, jodin ja muiden desinfiointiaineiden eroosiota.
Juotosmaski ja muste: Ympäristöystävällisen kaavan ansiosta ilman VOC-yhdisteitä ja raskasmetalleja kovettunut pinta on sileä, eikä pölyä ole helppo imeä. Korkean bioyhteensopivuuden skenaariot edellyttävät solumyrkyllisyystestausta.
Pintakäsittely: Upotuskultakerros on suurempi tai yhtä suuri kuin 0,1 μm, kultapinnoituskerros on 0,5-1 μm ja lyijyttömässä tinaruiskutuksessa käytetään Sn-3,0Ag-0,5Cu-seosta, joka täyttää ISO 10993-5:n sytotoksisuustestausvaatimukset.
Hienostunut prosessinhallinta
Ydinprosessin optimointi: Lisää useita puhtaan veden puhdistus- ja kuivauskierroksia etsauksen jälkeen poistaaksesi kemikaalijäämät perusteellisesti; Hitsauksessa käytetään lyijyttömiä ja halogeenittomia materiaaleja, otetaan käyttöön inerttikaasusuojaus ja etusijalle asetetaan kosketukseton laserhitsaus implanttilaatuisille tuotteille.
Reunojen käsittely: Tarkkuusleikkauslaitteet käsittelevät reunat tasaisuuden ja purseiden puuttumisen varmistamiseksi välttäen pölyn irtoamista ja kudosten naarmuja.
Halogeenivapaa: Käytä koko prosessin ajan halogeenittomia puhdistusaineita, joiden halogeenipitoisuus on enintään 900 ppm standardin IEC 61249-2-21 mukaisesti.
Koko prosessin puhtaan ympäristön hallinta

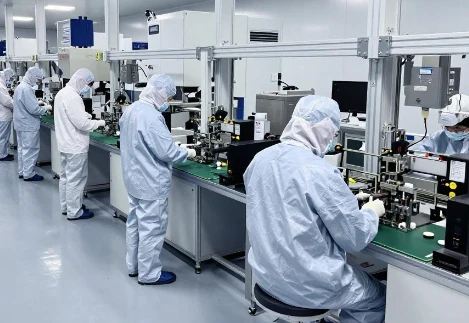

Työpajan puhtaus: Ydintuotantoprosessi täyttää ISO 7 -standardin ja implantoitujen tuotteiden avainalueet saavuttavat 1000 tason. Yli 0,5 μm:n pölyn määrää valvotaan tarkasti kolmiportaisella ilmansuodatuksella.
Henkilöstön ja materiaalin valvonta: Kaikkien henkilöiden tulee käyttää pölyttömiä vaatteita ja käsineitä ja päästä työpajaan ilmasuihkun pölynpoiston kautta; Piirilevy kuljetetaan puhtailla alustalla ja antistaattisilla pakkauspusseilla koko prosessin ajan, ja työkalut puhdistetaan säännöllisesti pölyttömillä liinoilla.
Ympäristöparametrien hallinta: Toteuta vakiolämpötila 23 ± 3 astetta ja vakiokosteus 40% -60% RH standardinmukaisella täysketjuisella ESD-sähköstaattisella suojajärjestelmällä ja staattisen jännitteen säädöllä ± 100 V:n sisällä.
Moniulotteinen todentaminen ja testaus
Puhtaustestaus: Käytä pölyhiukkaslaskuria pintahiukkasten lukumäärän mittaamiseen ja varmista ionikromatografilla, että kemiallisia ionijäämiä ei ole, jotta vältytään sähkökemiallisesta kulkeutumisesta.
Bioyhteensopivuustestaus: ISO 10993 -standardin mukaisesti täydellinen solumyrkyllisyys, ihoärsytys, herkistyminen ja muut testit kosketusskenaarion mukaisesti sen varmistamiseksi, että se ei aiheuta tulehdusta tai vahingoita näytteen aktiivisuutta.
Pitkän aikavälin stabiliteettivarmennus: Simuloi useita desinfiointisyklejä ja biologisten näytteiden pitkäaikaista altistusta ympäristölle varmistaaksesi, että materiaali ei hajoa tai vapauta haitallisia aineita.
Tämän tyyppisten piirilevyjen massatuotannon peruskynnys on, että tehdas on läpäissyt lääkinnällisten laitteiden ISO 13485 -laatujärjestelmän sertifioinnin, mikä saavuttaa materiaalien, laitteiden, henkilöstön ja testaustietojen 100 % jäljitettävyyden koko prosessin ajan ja täyttää täysin lääketieteen, in vitro -diagnostiikan ja muiden alojen vaatimustenmukaisuusvaatimukset.
