PCB-juotemaskin musteen väri ei ole vain ulkonäköominaisuus. Se vaikuttaa epäsuorasti PCB:n ytimen suorituskykyyn, kuten lämmönpoistoon, säänkestävyyteen, eristykseen ja tuotannon saantoon, vaikuttamalla musteen koostumukseen, fysikaalisiin ominaisuuksiin ja prosessien yhteensopivuuteen. Erityisesti huippuluokan korkeataajuisissa ja erittäin luotettavissa skenaarioissa erot vahvistuvat entisestään.
Lämmönpoistokyky: erot lämmön imeytymisessä/heijastuksessa vaaleiden ja tummien värien välillä
Tumma värimaailma (musta, tummanvihreä): Pigmenttihiukkasilla on vahva näkyvän valon ja infrapunasäteilyn absorptiokyky, ja ne keräävät todennäköisemmin lämpöä samoissa valaistusolosuhteissa. Ulkona voimakkaassa valossa levyn pintalämpötila on 10-15 astetta korkeampi kuin valkoisten mustelevyjen; Mutta mustan musteen infrapunasäteilynopeus voi olla 0,85, mikä voi vapauttaa lämpöä nopeammin lämpösäteilyn kautta suljetussa korkean lämpötilan työtilassa ilman suoraa valoa.
Vaaleat sarjat (valkoinen, vaaleanharmaa): Korkea heijastavuus voi heijastaa suurimman osan valosta, mikä vähentää huomattavasti lämmön imeytymistä. Auringolle altistuvissa skenaarioissa, kuten aurinkosähköinverttereissä ja ulkona olevissa viestintätukiasemissa, se voi pidentää elektrolyyttikondensaattorien käyttöikää 30 %. Mustesubstraatin lämmönjohtavuus ja pinnoitteen paksuus vaikuttavat kuitenkin edelleen lopulliseen lämmönpoistovaikutukseen.
Säänkestävyys: pigmentin stabiilisuus määrittää ikääntymistä estävän kyvyn
Lämpimät värisarjat (punainen, keltainen): käytetään enimmäkseen orgaanisia pigmenttejä, joilla on epävakaat molekyylirakenteet, jotka ovat alttiita hajoamiselle, haalistumiselle, pinnan halkeilulle ja eristyssuojan menettämiselle pitkäaikaisessa ultraviolettisäteilyssä. Se soveltuu vain sisätilojen lyhytkestoisille testilevyille.
Kylmävärisarja (vihreä, sininen): koostuu pääasiassa epäorgaanisista pigmenteistä, joilla on vakaa molekyylirakenne ja vahva UV-ikääntymisenkestävyys. 72 tunnin moottoriöljyssä liotuksen jälkeen vihreän musteen eristyskestävyys heikkenee vain 8 %, mikä on paras kattava kemiallinen korroosionkestävyys.
Musta muste: Kun pigmentti on hiilimusta, sillä on erittäin vahva UV-kestävyys. Kolmen vuoden ajan trooppisessa ympäristössä, jossa on korkea kosteus, homeen peittoaste on alle 5 %. Nokimustalla on kuitenkin korkea kosteuden imukyky. Jos pinnoitteessa on aukkoja kosteassa ympäristössä, se imee helposti vesihöyryä ja vaikuttaa epäsuorasti eristyskykyyn.
Eristys ja sähköinen suorituskyky: implisiittinen korrelaatio formuloinnin ja prosessin välillä
Vaalea muste (valkoinen): Suuri määrä titaanidioksidia on lisättävä korkean peittävyyden saavuttamiseksi. Jos titaanidioksidi on levinnyt epätasaisesti, pinnoitteeseen muodostuu pieniä rakoja, joista tulee kanavia kosteuden ja ionien tunkeutumiseen ja heikentää eristyskykyä; Mutta valkoisen musteen tilavuusresistanssin stabiilius on erinomainen, ja vastuksen säilyvyysaste saavuttaa edelleen 95 % 1000 tunnin vanhentamisen jälkeen 1000 V:n korkealla jännitteellä, mikä sopii paremmin suurjännitepiiriskenaarioihin.
Tumma muste (musta): Itse hiilimustalla on heikko johtavuus. Jos sitä lisätään liikaa tai dispergoidaan väärin, se vähentää suoraan mustepinnoitteen tilavuusvastusta. Suuritiheyksisten ohuiden piirilevyjen on keskityttävä tämän riskin hallintaan; Mutta yli 10 GHz:n suurtaajuisissa skenaarioissa sinisen juotosmaskin dielektrinen häviö (tan δ) on vain 0,0025, mikä on 30 % pienempi kuin ruskean juotosmaskin ja sopii paremmin korkeataajuisiin sovelluksiin, kuten 5G-tukiasemiin.
Värillinen muste (punainen): Pigmentit ovat herkempiä kovettumislämpötilalle ja vaativat alhaisemman kovettumislämpötilan ja pidemmän kovettumisajan. Jos kovettuminen ei ole riittävä, musteen silloitustiheys on riittämätön ja eristyskyky heikkenee merkittävästi.
Tuotanto- ja testaussuorituskyky: määrittää suoraan massatuotannon tuoton

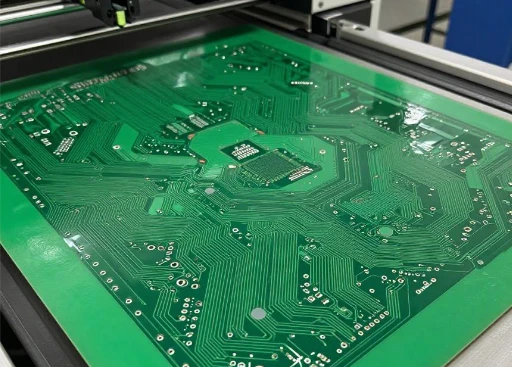

Vihreä muste: Kaava ja prosessi on laajasti validoitu vuosikymmeniä, laaja valotusikkuna ja paras juotosliitosten ja -virheiden tunnistus AOI:n optisen tarkastuksen aikana. Sitä ei myöskään väsytä helposti pitkäkestoisella manuaalisella silmämääräisellä tarkastuksella, ja massatuotannon saanto on kaikista väreistä korkeimmalla tasolla. Se on universaali ensimmäinen valinta teollisuuden ohjauskorteille ja huippuluokan monikerroksisille korteille.
Musta muste: Sillä on voimakkaat valoa estävät ominaisuudet ja se voi absorboida suuren määrän altistuvia ultraviolettisäteitä. Se vaatii merkittävää lisäystä altistusenergiassa varmistaakseen pohjakerroksen täydellisen kovettumisen; Samanaikaisesti levyn pinnan heijastus on erittäin heikkoa, mikä vaikeuttaa perinteisten AOI-laitteiden tunnistaa juotosliitoksia ja altistaa viallisille laiminlyönneille. Siksi on käytettävä röntgentarkastusta korkean tarkkuuden BGA-levyjen hitsauslaadun varmistamiseksi.
Valkoinen muste: Erittäin korkean heijastavuuden ansiosta se altistuu ylivalottumiselle ja väärille hälytyksille räjähdysmäisesti AOI-tunnistuksen aikana. Lisäksi muste on altis kellastumiselle ja vanhenemiselle pitkäaikaisissa korkeissa lämpötiloissa, joten se soveltuu vain sellaisiin skenaarioihin, kuten LED-valaistustauluihin, joilla on selkeät vaatimukset valon heijastukselle.
