ENIG LCD Connector flex piirilevy 1.tuotteen kuvaus Perusparametrit: Tuoteluokka: monikerroksinen pehmeä levy Materiaalirakenne: kaksipuolinen liima + pienihäviöinen keltainen peitekalvo + (linjakupari + liima + korkeataajuinen keskipolyimidipohjamateriaali + liima + linjakupari) + pienihäviöinen...
Lähetä kysely

Shenzhen Uniwell Circuits Co., Ltd. on yksi johtavista Uniwell Circuits ENIG LCD-liittimen flex-piirilevyn valmistajista ja toimittajista Kiinassa, tukee myös räätälöityjä palveluja alhaisella hinnalla. Jos aiot ostaa korkealaatuisen Uniwell Circuits ENIG LCD -liittimen flex-piirilevyn, tervetuloa saamaan tarjous tehtaaltamme.



Tuoteprosessi

Tuoteluokka:

monikerroksinen joustava levy

Resistanssi:

vapaa taivutus ja käämitys

Uros:

+ / - 0.03 mm

Paksuus:

0.15 mm

Vahvistaminen:

edessä ja takana 0,15 mm teräslevyvahvike

Pintakäsittely:

ENIG (1-2 mikrotuumaa)

Rivin vähimmäisleveys/riviväli:

0,06 mm / 0,09 mm

Valmistusprosessi:

juotospinnoite, pistokepinnoitus, peittokerros, kalvopäällysteinen tyyppi, vastus - hitsaustyyppinen suojausvääntö

Materiaalin rakenne:

kaksipuolinen liima + pienihäviöinen keltainen peitekalvo + (linjakupari + liima + korkeataajuinen keskipolyimidipohjamateriaali + liima + linjakupari) + pienihäviöinen keltainen peitekalvo

Sovellus:

Liittimen komponentit

Tuotteen perusominaisuudet

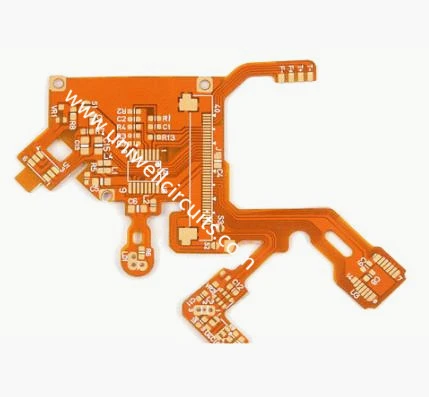

Tuotetyyppi: LCD-liittimellä varustettu joustava piirilevy (FPC)
Pintaprosessi: Immersion Gold (ENIG-elektroninen nikkelipinnoitusimmersiokulta) -prosessi
Ulkonäköominaisuudet: Kokonaismateriaali on oranssinkeltaista joustavaa alustaa, jossa on kaareva rakenne, jossa on useita oksia ja epäsäännöllisiä muotoja, mikä sopii LCD-moduulien kapeaan asennustilaan. Levyn pinta on jaettu tiheästi johdotuksilla ja kohdistusrei'illä.

Prosessin tärkeimmät edut



Erinomainen pinnoitteen tasaisuus: Sähköttömällä pinnoitusprosessilla ei ole nykyistä reunavaikutusta, ja jopa hienojakoisilla tyynyillä voidaan saavuttaa tasainen pinnoitteen paksuus, mukautuen täysin LCD-liittimien korkeatiheyksisiin johdotusvaatimuksiin ja välttäen oikosulkuille alttiita sähköpinnoituksen aiheuttamia kipupisteitä.
Korkea hitsausvarmuus: Saostetun kultakerroksen pinta on sileä ja tiheä, ja SMT-juottonopeus on lähes 100%. Virtuaalijuottamisen ja väärän juottamisen riski on erittäin pieni, ja se kestää 2-3 reflow-juotosjaksoa, mikä sopii LCD-moduulien automatisoituun kokoonpanoprosessiin.
Vahva ympäristönkestävyys: Kultakerroksella on erittäin vahva kemiallinen stabiilisuus ja se kestää pitkään kosteutta, suolasuihkuhapetusta. Juotostyynyn säilytysaika voi olla 6-12 kuukautta, ja se voi silti säilyttää vakaan johtavuuden lämpötilan ja kosteuden kiertoympäristössä -40 astetta ~ 85 astetta.
Hyvä taivutusyhteensopivuus: Pinnoite on kevyt ja sillä on vahva tarttuvuus, ja toistuva taivutus ei halkeile tai kuoriudu pois, mikä ei vahingoita FPC:n joustavuutta. Se sopii dynaamisiin käyttöskenaarioihin, kuten LCD-näytön avaamiseen ja sulkemiseen, taittamiseen jne.

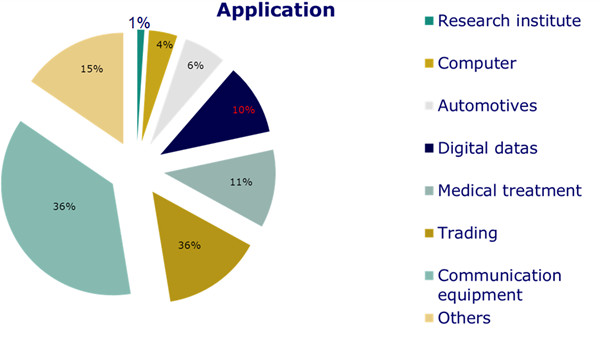

Yleiset sopeutumisskenaariot



Kulutuselektroniikan alalla älypuhelimien, taitettavat näytöt ja tabletit on yhdistetty emolevyyn, ja älykkäiden puettavien laitteiden näyttömoduulit on yhdistetty toisiinsa mukautumaan laitteen sisällä olevaan kompaktiin ja epäsäännölliseen tilaan, mikä tukee toistuvaa taivutusta ilman irtoamista.
Autoelektroniikassa: Auton keskusohjausnäytön ja kojelaudan LCD-näyttöjärjestelmän signaaliliitäntä voi vastustaa jatkuvaa tärinää ajoneuvon ajon aikana ja välttää löysien liitäntöjen aiheuttamat näyttöhäiriöt
Teollisuuden ja lääketieteen aloilla teollisuuden ohjauspäätteiden näyttöjen ja kannettavien lääketieteellisten tunnistuslaitteiden LCD-näyttömoduulit on yhdistetty toisiinsa sopeutuakseen monimutkaisiin työolosuhteisiin, kuten teollisuuslaitosten korkeaan pölyyn ja kosteuteen, mikä varmistaa tarkan ja vakaan signaalin siirron.
