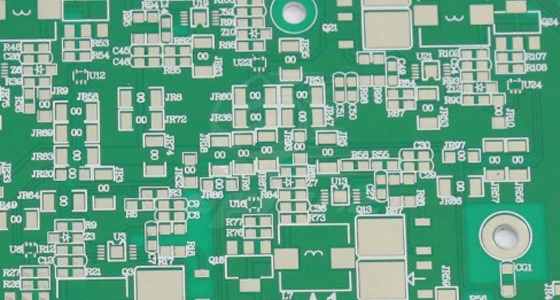

Piirilevyllä on tiiviisti pakattujen elektronisten komponenttien ja monimutkaisten piirien lisäksi myös tärkeä mutta helposti huomiotta jäävä läsnäolo, joka on piirilevyn silkkipainatus. Painetun piirilevyn silkkipainatus on kuin piirilevyn "ohjekirja", joka tallentaa suuren määrän keskeisiä tietoja ytimekkäästi ja selkeästi, mikä tarjoaa elektroniikkainsinööreille, huoltohenkilöstölle ja elektroniikkaharrastajille suuren mukavuuden ymmärtää piirejä ja käyttää niitä.
Silkkipainatuksen tärkeä rooli piirilevyillä
Komponenttien tunnistaminen ja paikannus: Silkkipainatuksen suorana tehtävänä on auttaa ihmisiä nopeasti tunnistamaan ja paikantamaan komponentteja piirilevyiltä. Erilaisilla pienillä komponenteilla täytetyltä piirilevyltä on lähes mahdotonta löytää tiettyjä vastuksia, kondensaattoreita tai integroituja piirejä ilman silkkipainomerkintöjä. Esimerkiksi silkkipainatuksessa yleisesti käytetty "R10" edustaa vastusta, jonka numero on 10, "C25" edustaa kondensaattoria numerolla 25 ja "U3" edustaa integroitua piiripiiriä numerolla 3. Näiden selkeiden merkintöjen avulla ihmiset voivat nopeasti lukita tarvittavien komponenttien sijainnin piirilevylle, mikä parantaa huomattavasti työn tehokkuutta.
Piirin periaatteen lisäymmärrys: Jotkut silkkipainatuksen symbolit ja huomautukset auttavat ymmärtämään piirien toimintaperiaatetta. Esimerkiksi "VCC" edustaa virtalähteen positiivista napaa ja "GND" edustaa maata. Näitä merkintöjä näkemällä voi intuitiivisesti ymmärtää virtalähteen kytkentäkohdan ja virran paluupolun piirissä. Esimerkiksi jotkin toiminnallisia moduuleja edustavat silkkinäytöt, kuten RF-moduuleja edustava "RF", tehomoduuleja edustava "POWER" jne., antavat ihmisille selkeän käsityksen piirilevyn eri alueiden toiminnoista, jolloin he ymmärtävät paremmin koko piirin arkkitehtuuria ja signaalivirtaa.
Tuotanto- ja huolto-ohjeet: Piirilevyjen tuotantoprosessin aikana silkkipainatus tarjoaa tarkat komponenttien asennuspaikat pinta-asennustyöntekijöille, varmistaen, että jokainen komponentti voidaan sijoittaa tarkasti oikeaan asentoon ja välttää asennusvirheiden aiheuttamat piirilevyvauriot. Kun elektroniikkalaitteita korjataan, huoltohenkilöstö voi nopeasti tunnistaa komponentit, joissa saattaa olla ongelmia silkkipainatuksen perusteella, ja käyttää piiriperiaatteita ja asiaankuuluvia testaustyökaluja vianmääritykseen, mikä vähentää huomattavasti korjausaikaa ja parantaa korjaustarkkuutta.
Sisältöluokka silkkipainatusta varten piirilevyille
Komponenttien symbolit ja numerot: Tämä on yleinen sisältö silkkipainatuksessa. Useilla elektronisilla komponenteilla on omat symbolinsa, kuten vastukset, joita edustavat suorakulmiot, kondensaattorit kahdella rinnakkaisella suoralla, diodit nuolilla jne. Jokaisella komponentilla on piirilevyllä yksilöllinen numero, joka koostuu yleensä komponenttityypin ensimmäisestä kirjaimesta ja numerosta, kuten "R10", "C25" jne., jotka mainittiin aiemmin. Komponenttien symbolien ja numeroiden avulla ihmiset voivat tunnistaa tarkasti komponentin tyypin ja sen sijainnin piirissä.
Sähköisten parametrien merkintä: Jotkut silkkipainatukset merkitsevät komponenttien sähköiset parametrit, jotta ihmiset ymmärtävät nopeasti komponenttien suorituskyvyn. Resistanssiarvo voidaan esimerkiksi merkitä vastuksen silkkipainatukseen, kuten "10K Ω", mikä osoittaa, että vastuksen vastusarvo on 10 kiloohmia; Kapasitanssi voidaan merkitä silkkipainatukseen, kuten "100 μF", mikä osoittaa, että kondensaattorin kapasitanssi on 100 mikrofaradia. Integroidun piirin sirujen osalta sirun mallinumero voidaan merkitä silkkipainatukseen. Sirun tietokäsikirjaan viitaten ihmiset voivat saada sirun yksityiskohtaiset sähköparametrit ja toiminnalliset tiedot.
Toiminnallisen alueen tunnistaminen: Piirilevyn toiminnallisen asettelun ymmärtämisen helpottamiseksi silkkipainatus tunnistaa erilaisia toiminnallisia alueita. Aiemmin mainittujen "RF" ja "POWER" lisäksi on olemassa myös "CPU", joka edustaa keskusyksikköaluetta ja "Memory" edustaa muistialuetta. Nämä toiminnalliset aluemerkit auttavat ihmisiä ymmärtämään nopeasti piirilevyn eri osien toimintoja ja niillä on tärkeä ohjaava rooli piirien analysoinnissa ja vianmäärityksessä.
Suunnan ja napaisuuden tunnistus: Joillekin komponenteille, joilla on suunta- tai napaisuusvaatimukset, silkkipainatus osoittaa selvästi niiden oikean asennussuunnan. Esimerkiksi elektrolyyttikondensaattorien silkkipainatuksessa on "+"-merkki, joka osoittaa positiivisen nastan sijainnin; Diodin silkkikankaalla olevan nuolen suunta osoittaa virran johtumisen suunnan; Integroitujen piirisirujen silkkinäytössä on yleensä lovi tai piste, joka tunnistaa sirun ensimmäisen nastan sijainnin, mikä varmistaa, että siru on asennettu oikeaan suuntaan ja estää piirilevyn vaurioitumisen komponenttien väärästä asennussuunnasta.
Piirilevyn silkkipainon tulkintamenetelmä
Tunnetut yleiset symbolit ja merkinnät: Silkkipainatuksen tarkka tulkinta edellyttää, että ensin tunnetaan erilaiset yleiset elektroniikkakomponenttien symbolit, sähköisten parametrien merkinnät ja toiminta-alueen tunnisteet. Tämä edellyttää elektroniikkapiirien perusteiden oppimista ja jatkuvaa kokemusta. Voit syventää ymmärrystäsi ja muistiasi näistä symboleista ja merkinnöistä tutustumalla elektroniikkapiirioppikirjoihin, ammattimaisten elektroniikkakomponenttien käsikirjoihin sekä havainnoimalla ja harjoittelemalla enemmän käytännön työssä.
Piirikaavion yhdistäminen: Piirikaavio on tärkeä työkalu piirilevyn silkkipainatuksen ymmärtämiseen. Piirilevyn silkkikankaan vertaaminen vastaavaan piirikaavioon voi antaa syvemmän ymmärryksen silkkikankaan merkityksestä ja piirin komponenttien kytkentäsuhteesta ja toiminnasta. Esimerkiksi piirikaaviosta etsi vastus numeroitu "R10", tarkista sen sijainti piirissä ja yhteys muihin komponentteihin ja palaa sitten piirilevylle löytääksesi vastaava vastus silkkipainatuksella "R10", joka voi paremmin ymmärtää vastuksen roolin todellisessa piirissä.
Kiinnitä huomiota yksityiskohtiin ja kokonaisanalyysiin: Kun tulkitset silkkipainatusta, kiinnitä huomiota yksityiskohtiin, koska jotkut hienovaraiset merkinnät voivat sisältää tärkeitä tietoja. Samalla on tarpeen analysoida silkkipainatuksen välittämää tietoa kokonaisuutena, yhdistää kunkin komponentin silkkipainatus, toiminta-alueen tunnistaminen jne. sekä muodostaa kokonaisvaltainen käsitys koko piirilevyn toiminnasta ja rakenteesta. Esimerkiksi monimutkaisella piirilevyllä eri toiminnallisten alueiden silkkipainatusta ja niiden kytkentäsuhteita tarkkailemalla voidaan päätellä signaalien siirtotie piirilevyllä ja koko piirin työnkulku.
Varotoimet silkkipainatukselle piirilevyille käytännön sovelluksissa
Silkkipainatuksen selkeys ja eheys: Piirilevyjen tuotantoprosessissa on tarpeen varmistaa silkkipainatuksen selkeys ja eheys. Epämääräinen tai puuttuva silkkipainatus voi aiheuttaa suuria vaikeuksia myöhemmässä komponenttien tunnistamisessa, tuotannossa ja huollossa. Valmistajien tulee ottaa käyttöön korkealaatuinen-silkkipainotekniikka varmistaakseen, että silkkipainatus on selkeä ja erottuva piirilevyn koko elinkaaren ajan.
Silkkipainatuksen standardointi: Jotta eri henkilöstö eri ympäristöissä pystyisi tulkitsemaan tarkasti silkkipainatusta, tulee noudattaa tiettyjä silkkipainostandardeja. Piirilevyn silkkipainatukselle on jo olemassa joitain vakiomäärityksiä alalla. Valmistajien ja suunnittelijoiden tulee noudattaa tiukasti näitä silkkipainatuksen suunnittelun ja tuotannon standardeja välttääkseen epätavallisen silkkipainatuksen aiheuttamat väärinkäsitykset.
Silkkipainatuksen ja todellisten piirien välinen johdonmukaisuus: Silkkipainatuksen edustamien tietojen on oltava täysin yhdenmukaisia todellisen piirilevyn piirirakenteen ja komponenttiparametrien kanssa. Piirilevyjen suunnittelu- ja tuotantoprosessissa on suoritettava tiukka tarkastus ja todentaminen silkkipainatuksen tarkkuuden varmistamiseksi. Jos piirilevyyn tehdään myöhemmässä vaiheessa muutoksia tai päivityksiä, myös silkkilevy tulee päivittää vastaavasti tietojen johdonmukaisuuden varmistamiseksi.
