PTFE ja hiilivetyhartsi eivät korvaa korkeaa tai alhaista suorituskykyä suurtaajuuslevyjen räätälöinnissa, vaan pikemminkin eriytetty valintalogiikka eri skenaarioihin: ensimmäinen on "suorituskykykatto", joka on suunniteltu äärimmäiseen RF-suorituskykyyn, kun taas jälkimmäinen on "teknisesti optimaalinen ratkaisu", joka ottaa huomioon massatuotannon kustannustehokkuuden. Ydinvalintalogiikka pyörii kolmen ulottuvuuden ympärillä: taajuuskynnys, rakenteellinen monimutkaisuus ja massatuotannon mittakaava, ilman absoluuttista paremmuutta tai huonompaa asemaa, vain kohtauksen mukauttamisen oikea tai väärä.

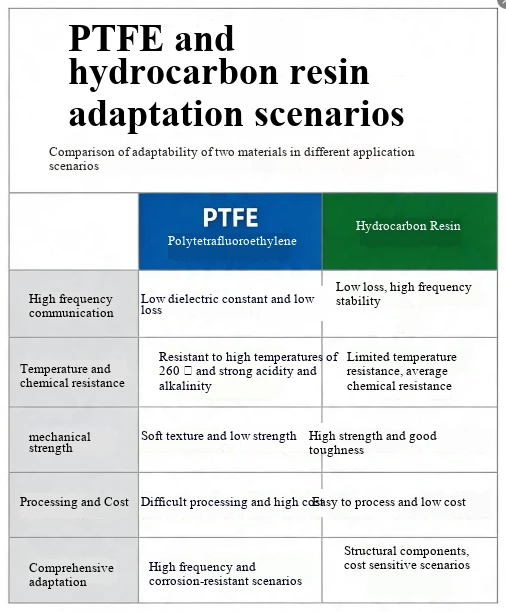

Kahden tyyppisen materiaalin ydinominaisuudet ja sopeutumisrajat
1. PTFE: "yksinomainen raita" äärimmäiseen RF-suorituskykyyn
PTFE:n pieni häviö on sen molekyylirakenteen luontainen etu: hiilifluorisidos on erittäin stabiili ja polarisaatiohäviö pyrkii olemaan nolla. Millimetriaalto- ja satelliittiviestinnän kaltaisissa skenaarioissa, joissa "jokainen 0,1 dB:n häviö määrittää suoraan järjestelmän toimivuuden", se on melkein korvaamaton valinta.
Keskeiset edut: Erittäin pieni häviö kaikilla taajuuskaistoilla, minimaalinen Dk-lämpötilapoikkeama ja lähes olematon taajuuspoikkeama laajalla lämpötila-alueella, mikä tekee siitä suorituskyvyn perustason ultrakorkeiden taajuuksien skenaarioissa yli 20 GHz.
Synnynnäiset puutteet: erittäin alhainen pintaenergia, vaikea liimaus kuparikalvolla ja lasikuitukankaalla, monikerroksisen laminoinnin alhainen saanto ja erittäin korkeat kustannukset monimutkaisten rakenteiden, kuten hautautuneen kapasiteetin ja hautautuneen vastuksen, toteuttamisesta.
Sopeutumisskenaariot: arvokkaat, pienet erät ja suorituskykykriittiset skenaariot, kuten millimetriaaltotutka yli 77 GHz, matalan kiertoradan satelliittivaiheiset ryhmäantennit, 5G-tukiaseman RF-vahvistinlevyt ja sotilaallisen tutkan etuosa.
2. Hiilivetyhartsi: "tekniikan optimaalinen ratkaisu" massatuotannon kustannustehokkuuteen
Hiilivetyhartsi irrottautuu täysin "PTFE-suorituskyvyn jäljittelemisen" ajatuksesta, ja ydin on tuoda valmistettavuus lähelle FR-4-tasoa samalla kun luovutaan tappioiden redundanssista, mikä ratkaisee suurtaajuuslevyjen laajamittaisen tuotannon ongelman.
Ydinetu: Erityistä pintaaktivointikäsittelyä ei tarvita, ja tavanomaiset PCB-tuotantolinjat voivat käsitellä sitä suoraan korkealla saannolla ja vakaalla toimitusajalla. Monikerroksisten levyjen (vähintään 8 kerrosta) puristussaanto on paljon korkeampi kuin PTFE:n, ja kustannusetu on merkittävä.
Suorituskykyraja: Alle 10 GHz:n taajuuskaistalla sen häviöteho voi täysin täyttää suurimman osan tietoliikenteen ja ajoneuvoskenaarioiden vaatimukset, eikä signaalilinkin pullonkaulaa synny.
Sopeutumisskenaariot: Laajamittainen, kustannusherkät skenaariot, kuten 5G-keskitaajuiset ja matalataajuiset tukiasemalevyt, yritystason kytkinten nopeat taustalevyt, 24G-ajoneuvon tutka, AI-palvelimet 224 Gbps:n nopeilla linkeillä jne.
Ydinarviointilogiikka korkeataajuuslevyjen räätälöidyn materiaalin valinnassa
Valinnan ydin ei ole parametrien vertailu, vaan materiaalien yhdistäminen päinvastaiseen kolmeen ydinongelmaan, jotta vältetään "liiallinen suorituskyvyn rahanhukkaa" tai "riittämättömän suorituskyvyn kaatuminen":
Ensimmäisen kortin taajuuden kynnys: PTFE on ainoa ratkaisu skenaarioissa, joissa toimintataajuus ylittää 20 GHz ja joissa on äärimmäisiä vaatimuksia liittämisen katoamiselle/palautukselle. Alle 10 GHz:n skenaarioissa, joissa häviöbudjetit ovat löysät, hiilivetyhartsien kustannustehokkuusetu vahvistuu loputtomasti.
Tarkasteltaessa rakenteen monimutkaisuutta uudelleen: monimutkaisissa levytyypeissä, joissa on vähintään 8 kerrosta ja joissa tarvitaan sokeita reikiä / upotettuja vastuksia, hiilivetyhartsin prosessiyhteensopivuusetu vähentää merkittävästi massatuotannon riskiä; 2-4-kerroksinen yksinkertainen RF-levy, PTFE:n käsittelyvaikeus on täysin hallittavissa.
Lopuksi laske massatuotannon mittakaava: pieni erä räätälöidyt RF-prototyypit, etusijalla PTFE suorituskyvyn varmistamiseksi; Joukkotilauksissa, joissa on yli 100 000 ajoneuvon eritelmää/tiedonsiirtoa, hiilivetyhartsi voi puristaa yhden kortin kustannukset kolmasosaan PTFE:stä ja lyhentää toimitusaikaa yli puoleen.
