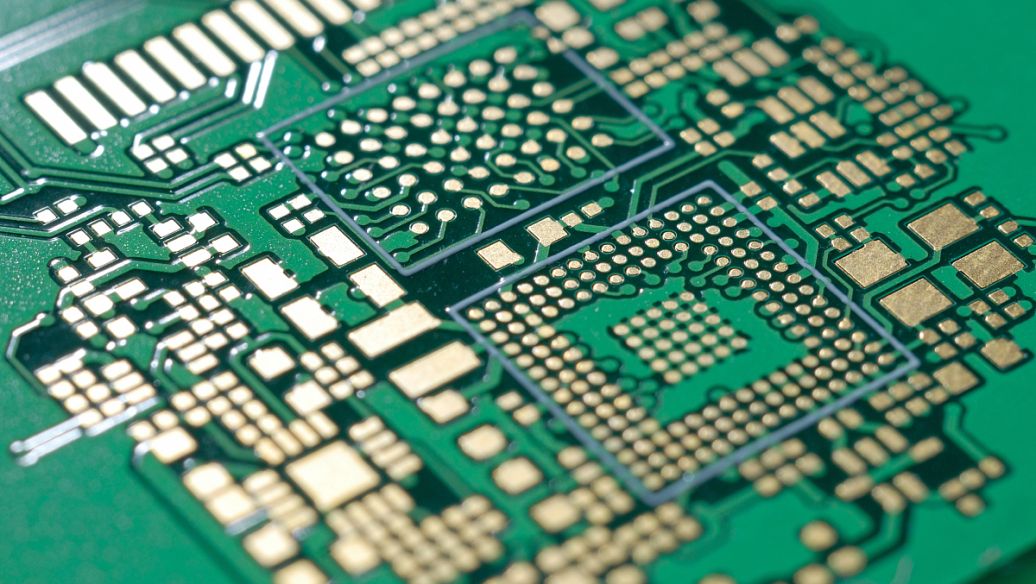

Piirilevyllä on suuri vastuu signaalinsiirrosta ja sähköliitännöistä. Kuparin kerrostaminen piirilevyille on kuin avainlinkki piirilevylle "elinvoiman" antamisessa, millä on syvällinen vaikutus piirilevyn ja jopa koko elektronisen laitteen suorituskykyyn.
1, Käsiteanalyysi kuparin kerrostumisesta piirilevyille
Kuparin kerrostaminen piirilevyille, joka tunnetaan myös nimellä kemiallinen kuparipinnoitus tai kuparipinnoitus, on prosessi, joka hyödyntää omaa katalyyttistä hapettumisreaktiota{0}}kuparikerroksen rakentamiseksi piirilevyn pinnalle. Periaatteena on käyttää erityisiä kemiallisia aineita edistämään kupari-ionien pelkistysreaktiota tietyillä piirilevyn alueilla, jolloin kerrostetaan ja muodostuu kuparikerros.
Piirilevytuotannon alussa useimmilla substraattimateriaaleilla, kuten lasikuitulevyillä, ei itsessään ollut johtavuutta. Elektronisten laitteiden eri toimintojen saavuttamiseksi piirilevyn piirien on kyettävä johtamaan virtaa tasaisesti. Piirilevyille on syntynyt kuparin kerrostusprosessi, joka voi "kasvata" johtavia kuparikerroksia eristettyjen substraattien pinnalle, mikä luo perustan monimutkaisten piiriverkkojen myöhemmälle rakentamiselle.
2, Kuparin kerrostustekniikan yksityiskohtainen prosessi
Esikäsittely varhaisessa vaiheessa
Puhdistus ja dekontaminaatio: Piirilevyalustojen käsittelyn aikana pinta voi olla saastunut öljystä, pölystä ja muista epäpuhtauksista. Nämä epäpuhtaudet vaikuttavat vakavasti kuparikerroksen ja alustan väliseen tarttumiseen myöhemmässä kuparipinnoitusprosessissa. Siksi alusta on ensin puhdistettava perusteellisesti ammattimaisilla puhdistusaineilla ja -välineillä varmistaakseen, ettei pinnalle jää epäpuhtauksia.
Karkeuskäsittely: Kuparikerroksen ja alustan välisen tarttuvuuden parantamiseksi on tarpeen karhentaa puhdistetun alustan pinta. Tässä prosessissa käytetään yleensä menetelmiä, kuten kemiallista syövytystä tai mekaanista kiillotusta pienten koverien kuperoiden rakenteiden muodostamiseksi alustan pinnalle. Nämä koverat kuperat rakenteet voivat lisätä alustan ja kuparikerroksen välistä kosketuspinta-alaa, aivan kuten seinän karhentaminen voi saada pinnoitteen tarttumaan paremmin, jolloin myöhemmin kerrostettu kuparikerros sitoutuu tiukemmin alustaan.
Aktivointivaihe: Aktivointi on ratkaiseva vaihe kuparin kerrostusprosessissa. Karhennuskäsitelty substraatti on upotettava tiettyjä metalli-ioneja (kuten palladiumioneja) sisältävään aktivointiliuokseen. Palladium-ionit adsorboituvat alustan pintaan ja muodostavat ohuen kalvon, jolla on katalyyttinen aktiivisuus. Tämä ohut kalvo toimii "katalyyttinä" kemiallisille reaktioille ja edistää myöhempien kupari-ionien pelkistysreaktioiden tapahtumista ensisijaisesti sen pinnalla, mikä tarjoaa lähtökohdan kuparikerroksen kerrostumiselle.
Kemiallinen kuparipinnoitusprosessi
Pinnoitusliuoksen konfiguraatio: Kemiallinen kuparipinnoitusliuos on kuparipinnoitusprosessin ydinaine. Sen pääkomponentteja ovat kuparisuolat (kuten kuparisulfaatti), pelkistimet (kuten formaldehydi, natriumhypofosfiitti jne.), kelatointiaineet (käytetään stabiloimaan kupari-ioneja pinnoitusliuoksessa) ja erilaiset lisäaineet (kuten kirkasteet, tasoitusaineet jne., joita käytetään parantamaan kuparikerroksen laatua ja suorituskykyä). Nämä komponentit on konfiguroitava täsmällisissä suhteissa, ja erilaiset piirilevyvaatimukset ja prosessiolosuhteet voivat johtaa vaihteluihin pinnoitusliuoskoostumuksissa.
Reaktion eteneminen: Esikäsitelty substraatti upotetaan valmiiksi valmistettuun kemialliseen kuparipinnoitusliuokseen. Tietyissä lämpötila- ja pH-olosuhteissa pinnoitusliuoksessa olevat kupari-ionit käyvät läpi pelkistysreaktioita pelkistysaineiden kanssa substraatin pinnalla olevien aktivoituneiden kohtien katalyyttisen vaikutuksen alaisena. Kupari-ionit saavat elektroneja ja pelkistyvät metallisiksi kupariatomeiksi, jolloin substraatin pinnalle kertyy vähitellen kuparikerros. Reaktion edetessä kuparikerros paksunee jatkuvasti, kunnes se saavuttaa vaaditun paksuusstandardin.
Jälkikäsittelymenettelyt
Puhdistusvaiheet: Kuparipinnoituksen jälkeen piirilevyn pinnalle jää pinnoitusliuosta ja reaktiossa syntyviä sivutuotteita-. Jos näitä jäämiä ei puhdisteta ajoissa, ne voivat vaikuttaa negatiivisesti piirilevyn suorituskykyyn, kuten aiheuttaa korroosiota ja heikentää eristyskykyä. Siksi piirilevy on huuhdeltava toistuvasti runsaalla vedellä varmistaakseen, ettei pinnalle jää pinnoitusliuosta.
Laaduntarkastus: Tämä on tärkeä osa kuparipinnoitusprosessia, joka arvioi kuparikerroksen laatua erilaisten testausmenetelmien avulla. Esimerkiksi mikroskoopilla kuparikerroksen pinnan morfologian tarkkailemiseen ja vikojen, kuten reikien ja halkeamien, varalta; Elektronisten koettimien ja muiden laitteiden käyttäminen kuparikerrosten koostumuksen ja puhtauden analysointiin; Käytä resistanssitestausta varmistaaksesi, täyttääkö kuparikerroksen johtavuus vaatimukset. Vain tiukat laatutarkastukset läpäisseet piirilevyt pääsevät seuraaviin käsittelyvaiheisiin.
Passivointikäsittely: Kuparikerroksen korroosionkestävyyden parantamiseksi ja piirilevyn käyttöiän pidentämiseksi passivointikäsittely suoritetaan yleensä kuparipinnoitetulle piirilevylle. Passivointikäsittely on erittäin ohuen passivointikalvon muodostamista piirilevyn pinnalle, joka voi estää ulkoisen hapen, kosteuden ja muut kemialliset reaktiot kuparikerroksen kanssa ja siten suojata kuparikerrosta. Yleisiä passivointimenetelmiä ovat kemiallinen passivointi ja sähkökemiallinen passivointi.
3, Kuparin laskeutumisprosessin tärkeä rooli
Johtavien teiden rakentaminen: Kuparin kerrostuksen päätehtävä piirilevyille on rakentaa johtavia reittejä eristysalustoille. Nykyaikaisissa elektroniikkalaitteissa eri elektroniset komponentit on kytkettävä toisiinsa piirien kautta signaalin siirron ja toiminnan koordinoinnin saavuttamiseksi. Kuparipinnoitusprosessin muodostama kuparikerros on kuin "valtatie", joka sallii virran kulkemisen tasaisesti piirilevyllä yhdistäen tiiviisti eri elektroniset komponentit yhteen koko elektronisen laitteen normaalin toiminnan varmistamiseksi.
Signaalin siirtosuorituskyvyn parantaminen: Kuparilla on hyvä johtavuus ja alhainen vastus, mikä antaa kuparipinnoitusprosessin kautta muodostuneelle kuparikerrokselle merkittävän edun signaalin siirrossa. Korkeataajuisissa piireissä signaalin lähetysnopeus ja laatu ovat tärkeitä. Kuparikerrokset voivat tehokkaasti vähentää häviöitä ja vääristymiä signaalinsiirron aikana ja varmistaa, että signaalit voidaan siirtää nopeasti ja tarkasti erilaisiin elektronisiin komponentteihin, mikä parantaa elektronisten laitteiden toimintanopeutta ja suorituskyvyn vakautta. Esimerkiksi 5G-viestintälaitteiden piirilevyssä korkealaatuisella-kuparin pinnoitusprosessilla on keskeinen rooli nopeiden signaalien vakaan-siirron varmistamisessa.
Piirilevyn mekaanisen lujuuden parantaminen: Johtavan funktionsa lisäksi kuparipinnoituksella muodostuva kuparikerros voi myös parantaa jossain määrin piirilevyn mekaanista lujuutta. Kuparikerros on tiukasti kiinnitetty alustaan, mikä voi parantaa piirilevyn yleistä sitkeyttä ja taivutuskestävyyttä, mikä tekee siitä vähemmän alttiita murtumisille tai vaurioille, kun se altistuu ulkoisille voimille. Tämä on erityisen tärkeää elektronisille laitteille, joita on käytettävä monimutkaisissa ympäristöissä, kuten autoelektroniikan piirilevyt, ilmailulaitteet jne.
4, Kuparin laskeuman laatuun vaikuttavat tekijät
Pinnoitusliuoksen koostumus ja stabiilisuus: Kuten aiemmin mainittiin, kemiallisen kuparipinnoitusliuoksen koostumus on monimutkainen ja suhdevaatimukset ovat tiukat. Liiallinen tai riittämätön kupari-ionien pitoisuus pinnoitusliuoksessa voi vaikuttaa saostumisnopeuteen ja kuparikerroksen laatuun. Liiallinen pitoisuus voi johtaa kuparikerroksen nopeaan kasvuun, mikä johtaa virheisiin, kuten karheuteen ja huokoisuuteen; Jos pitoisuus on liian alhainen, pinnoitusnopeus on liian hidas ja tuotantotehokkuus alhainen. Lisäksi pinnoitusliuoksessa olevien pelkistysaineiden, kompleksinmuodostajien ja lisäaineiden pitoisuudella ja stabiilisuudella voi myös olla merkittävä vaikutus kuparikerroksen laatuun. Minkä tahansa komponentin heilahtelu tai huononeminen voi aiheuttaa muutoksia pinnoitusliuoksen suorituskykyyn, mikä vaikuttaa kuparin kerrostumisvaikutukseen.
Prosessiparametrien ohjaus: Prosessiparametrien, kuten lämpötilan, pH-arvon ja reaktioajan, tarkkaa hallintaa vaaditaan kuparin pinnoitusprosessin aikana. Liiallinen lämpötila voi kiihdyttää pinnoitusliuoksen reaktionopeutta, mutta se voi johtaa kuparikerroksen karkeaan kiteytymiseen ja pinnan laadun heikkenemiseen; Jos lämpötila on liian alhainen, reaktionopeus voi hidastua ja jopa estää reaktion etenemisen normaalisti. pH-arvolla on merkittävä vaikutus pinnoitusliuoksen stabiilisuuteen ja reaktiivisuuteen, ja erilaisilla pinnoitusliuosformulaatioilla on sopiva pH-arvoalue. Reaktioaika on liian lyhyt ja kuparikerroksen paksuus ei riitä täyttämään piirin johtavuuden ja suorituskyvyn vaatimuksia; Jos reaktioaika on liian pitkä, se voi saada kuparikerroksen liian paksuksi, kasvattaa kustannuksia ja johtaa myös muihin laatuongelmiin, kuten kuparikerroksen ja alustan välisen adheesion heikkenemiseen.
Alustamateriaali ja esikäsittelyvaikutus-: Piirilevyjen eri materiaaleilla on erilaiset pintaominaisuudet ja yhteensopivuus kuparikerrosten kanssa. Esimerkiksi substraattien, kuten lasikuitulevyn ja polyimidilevyn, suorituskyky kuparipinnoituksen aikana vaihtelee. Samaan aikaan alustan esikäsittelyn laatu- vaikuttaa suoraan kuparikerroksen tarttumiseen ja yleiseen laatuun. Jos puhdistus ei ole perusteellista, karhennusvaikutus on heikko tai aktivointi on riittämätön esikäsittelyn aikana, se johtaa heikosti kuparikerroksen ja alustan väliseen sidokseen, mikä johtaa virheisiin, kuten delaminaatioon ja rakkuloitumiseen.
