RF-levyn signaalin heijastuksen tutkiminen voidaan suorittaa standardoidussa prosessissa helposta vaikeaan, järjestelmästä paikalliseen impedanssin epäjatkuvuuden lähteen paikallistamiseksi nopeasti.
Vaihe 1: Reflektioilmiön ensimmäinen arviointi ja valmistautuminen testaukseen

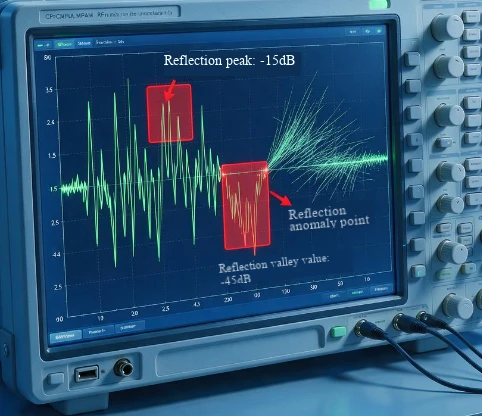

Tarkkailemalla suoraan signaalin aaltomuotoa suuren kaistanleveyden oskilloskoopilla, jos siinä on ilmeistä ylitystä, soittoa tai askelmaista vääristymää, voidaan alustavasti varmistaa, että kyseessä on heijastusongelma.
Valmistele ydintestauslaitteet: vektoriverkkoanalysaattori (vektoriverkko/VA), aika-alueen heijastusmittari (TDR), SMA-testauslaite. Ennen testausta suorita SOLT-oikosulku avoimen piirin kuormitus kalibroinnin kautta varmistaaksesi hallittavissa olevat mittausvirheet.
Vaihe 2: Määritä heijastuksen intensiteetti ja taajuusalueen lokalisointi
Testaa S11 paluuhäviöparametri vektoriverkolla. Normaalit RF-linkit vaativat S11:n<-10dB within the operating frequency band. If the value is significantly higher, it indicates that the reflected energy exceeds the standard.
Määritä yleinen impedanssipoikkeama Smith-kaavion ominaisuuksien perusteella:
Ympyräkaavion oikea kokonaispoikkeama: todellinen impedanssi on suurempi kuin mitoitusarvo (esim. 55 Ω mitattuna 50 Ω mallissa), mikä johtuu usein dielektrisen kerroksen liiallisesta paksuudesta ja kapeasta viivan leveydestä.
Ympyräkaavion vasen poikkeama: todellinen impedanssi on pienempi kuin mitoitusarvo (esim. 42 Ω mitattuna 50 Ω mallissa), mikä johtuu usein ohuesta eristekerroksesta, leveästä viivan leveydestä tai liian suuresta dielektrisyysvakiosta.
Paikallinen kovera/kupera ulkonäkö pyöreässä kaaviossa osoittaa paikallisten impedanssin epäjatkuvuuspisteiden esiintymisen linkissä.
Vaihe 3: Paikanna heijastuslähteen fyysinen sijainti tarkasti
Käyttämällä vektoriverkon S-parametrin aika-aluemuunnosfunktiota TDR-vastaavien testausten saavuttamiseksi:
TDR-aaltomuodon hyppy eteenpäin: vastaa äkillistä impedanssin kasvua vastaavassa paikassa, joka näkyy yleisesti kapeassa linjanleveydessä ja läpivientien liiallisessa parasiittisen induktanssissa.
TDR-aaltomuodon negatiivinen hyppy: vastaa äkillistä impedanssin putoamista vastaavassa paikassa, joka näkyy yleisesti läpivientiautojen ylimääräisenä loiskapasitanssina ja äkillisinä linjan leveyden muutoksina BGA-katkosalueilla.
Hyppypisteen aikaparametrien perusteella voidaan laskea impedanssin epäjatkuvuuspisteen tarkka fyysinen sijainti piirilevyreitityksellä, paikannustarkkuudella jopa senttimetritasolla.
Vaihe 4: Tutki yleisiä syitä moduulikohtaisesti ja kohteelta
Käytä "jakaa ja hallitse" -strategiaa tulon ja ulostulon välisen signaalilinkin mukaan moduulien jakamiseen ja niiden tarkistamiseen yksitellen:
Ulkoisen liitännän ja testauslinkin vianetsintä: Tarkista SMA-liittimet ja testikaapelit nastan hapettumisen, päätypinnan kontaminaatioiden ja löystyneiden kierteiden varalta. Nämä ongelmat voivat aiheuttaa suoraan lisäheijastuksia, jotka voidaan eliminoida vaihtamalla pätevät kaapelit vertailevaa testausta varten.
Passiivikomponenttien ja yhteensopivien verkkojen vianetsintä: Tarkista antennien, suodattimien, tehonjakajien ja muiden komponenttien S11-parametrit yksitellen varmistaaksesi, onko impedanssimutaatioita, jotka johtuvat laitteen yhteensopimattomuudesta, juotosliitoksen virtuaalisesta juottamisesta/pinoamisesta.
Piirilevyn johdotuksen ja rakenteellisten vikojen tutkiminen: Keskity tyypillisten suunnittelu-/valmistusongelmien tutkimiseen, kuten liian pitkiin läpimeneviin reiän jäännöksiin, ei reflow-reittiä vertailutason segmentoinnissa, suorakulmaiset taivutukset johdotuksessa ja äkilliset linjan leveyden muutokset ilman asteittaista siirtymää.
Aktiivisen portin päätteen vianmääritys: Tarkista, onko vahvistimien, sekoittimien ja muiden sirujen tulo- ja lähtösovituspiireissä virtuaalista juottamista tai virheellisiä päätevastus-/kapasitanssiparametreja, mikä johtaa portin impedanssin poikkeamiseen 50 Ω standardista.
Vaihe 5: Vahvistus ja suljetun silmukan vahvistus
Suorita korjauksen jälkeen uudelleen S-parametrin, TDR:n ja aaltomuodon testaus varmistaaksesi, että S11-ilmaisin täyttää standardin, TDR-aaltomuodossa ei ole epänormaalia hyppyä ja signaalin ylitys/soitto-amplitudi on säädetty 10 %:n sisällä virtalähteen jännitteestä, jotta vältytään uusilta heijastusongelmilta oikaisuprosessin aikana.
