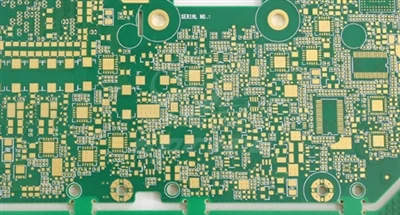

Piirilevyn pintakäsittelyprosessilla on ratkaiseva rooli tuotteiden suorituskyvyssä ja luotettavuudessa. Sähköttömästä nikkelipinnoitus-/immersiokultaprosessista on tullut suosituin ratkaisu monien huippuluokan elektroniikkatuotteiden piirilevyjen pintakäsittelyyn sen hyvän johtavuuden, erinomaisen juotettavuuden ja erinomaisen korroosionkestävyyden ansiosta. VuonnaENIG-prosessi, nikkeli- ja kultakerrosten paksuuden säätö on keskeinen elementti pinnoitteen laadun ja suorituskyvyn varmistamiseksi, ja asiaankuuluvien paksuusvalvontavaatimusten tiukka noudattaminen on erittäin tärkeää.
1, Prosessiperiaate ja pinnoitustoimintojen sijoittelu
ENIG-prosessi suoritetaan kahdessa vaiheessa: sähkötön nikkelipinnoitus ja upotuskullaus
Nikkelikerroksen kerrostumismekanismi: Hyödyntämällä itsekatalyyttisiä reaktioita 3-6 μm:n nikkelikerroksen muodostamiseksi kuparipinnalle, joka toimii diffuusioesteenä estämään juotosliitosten haurastumista kuparitinan välisen diffuusion aiheuttamana, samalla kun se tarjoaa mekaanisen tukilujuuden.
Kultakerroksen peitto: Siirtymäreaktiolla nikkelikerroksen pinnalle kerrostuu ohut 0,05-0,1 μm kultakerros, joka eristää nikkelikerroksen ilmakosketukselta ja varmistaa pitkän aikavälin hitsattavuuden ja vakaan johtavuuden.
2, ydinstandardi nikkelikerroksen paksuuden säätöön
(1) Paksuuskynnys ja riskianalyysi
Ihanteellinen säätöalue: 4-5 μm
Alarajan riski (<3 μ m): diffusion barrier failure, solder joint cracking due to excessive generation of Cu Sn intermetallic compounds.
Upper limit risk (>6 μm): Pinnoitteen jännityksen nousu johtaa kuoriutumisriskiin ja lisää tuotantokustannuksia.
(2) Fosforipitoisuuden vaikutus pinnoitteen suorituskykyyn
Keskitasoinen fosforipitoinen nikkelikerros (6% -9%): paras kokonaisvaltainen suorituskyky, hieno ja tasainen kiderakenne, tasapainottava hitsattavuus ja korroosionkestävyys sekä vahva paksuuden säätövakaus.
High phosphorus nickel layer (>10 %): Erinomainen korroosionkestävyys, mutta huono kostuvuus, mikä vaatii tarkkaa parametrien, kuten pinnoitusliuoksen lämpötilan (88 ± 2 astetta) ja pH-arvon (4,8-5,0) säätöä.
Vähäfosforinen nikkelikerros (1 % -5 %): magneettisia ominaisuuksia, mutta heikko korroosionkestävyys, sopii tiettyihin toimintaskenaarioihin.
3, Tärkeimmät kohdat kultakerroksen paksuuden säätämiseksi
(1) Paksuuden tarkkuus ja epäonnistumisriski
Tavoiteohjausalue: 0,07 ± 0,01 μm
Alarajan riski (<0.05 μ m): The oxidation rate of the nickel layer is accelerated, and the wettability decreases during welding, causing false welding problems.
Upper limit risk (>0,12 μm): Liiallinen metallienvälisten Au Sn -yhdisteiden muodostuminen, juotosliitosten lisääntynyt hauraus ja jalometallien kulutuksen lisääntyminen.
(2) Prosessin ohjaustekniikkasuunnitelma
Pulssiimmersiokultaprosessi: Käyttämällä segmentoituja pulssisignaaleja kulta-ionien kerrostumisnopeuden säätämiseen yhdistettynä EDX-verkkovalvontajärjestelmään reaaliaikaista -parametrien kalibrointia varten, paksuuden vakaus varmistetaan.
Parametrien dynaaminen optimointi: Aseta upotusaika, pulssitaajuus ja toimintajakso laitteiston ominaisuuksien perusteella, kuten yksittäisen kullan pinnoitusmäärän ohjaaminen tavoitearvoon pulssijakson aikana.
4, paksuuden havaitsemisjärjestelmä ja laadunvalvonta
(1) Moniulotteisen ilmaisutekniikan soveltaminen
Röntgenfluoresenssispektroskopia: ei--hajoava nopea havaitseminen, soveltuu reaaliaikaiseen-suuren-pinta-alan pinnoitteen paksuuden seurantaan tuotantolinjoilla.
Pyyhkäisyelektronimikroskoopin energiaspektrianalyysi: mikroskooppisen tason havaitsemismenetelmä, jota käytetään pinnoitteiden rakenteen tarkkailuun ja paksuuden tarkkaan mittaamiseen. Menetelmä soveltuu korkealaatuiseen-tuotteiden laadun todentamiseen.
Kulonbinen menetelmä: erittäin{0}}tarkka tunnistus, joka perustuu sähkökemiallisen liukenemisen periaatteeseen. Vaikka se on tuhoava havainto, se soveltuu laboratorioprosessitutkimukseen ja näytteenottoon.
(2) Täydelliset prosessin laadunvalvontatoimenpiteet
Näytteenotto- ja testausmekanismi: Kunkin tuote-erän näytteenottosuhde on suurempi tai yhtä suuri kuin 5 %, ja testaustiheyttä kasvatetaan avainprosessien, kuten nikkelipinnoituksen ja kultaan upotuksen, aikana.
Laitteiden käyttö- ja huoltojärjestelmä: Kalibroi säännöllisesti pinnoitussäiliön lämpötilansäätöjärjestelmä ja sekoituslaite, seuraa pinnoitusliuoksen nikkeli- ja kulta-ionien pitoisuutta reaaliajassa ja lisää tarvikkeita.
Poikkeuskäsittelyprosessi: Kun paksuus ylittää toleranssin, säädä prosessiparametreja vastaavasti (kuten pidennä reaktioaikaa, jos nikkelikerros on liian ohut, ja lyhennä upotusaikaa, jos kultakerros on liian paksu), ja seuraa ja tarkista myöhemmät tuotteet.
Nikkelikultakerroksen paksuuden säätö ENIG-prosessissa on ydinlinkki piirilevyn suorituskyvyn varmistamiseksi. Selventämällä paksuusstandardeja, optimoimalla prosessiparametreja, integroimalla kehittyneitä havaitsemistekniikoita ja ottamalla käyttöön tiukka laadunvalvonta riskit, kuten diffuusiohäiriö ja juotosliitosten haurastuminen, voidaan välttää tehokkaasti, mikä parantaa elektroniikkatuotteiden luotettavuutta ja yhtenäisyyttä.
